DD52R

Mehanički indikatori pozicije

Funkcije i primene

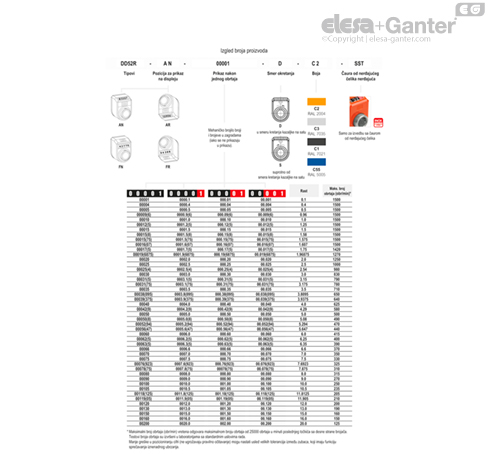

Indikator pozicije može biti pričvršćen u bilo kojoj poziciji na vretenima kako bi se osigurala najbolja moguća čitljivost položaja komponente mašine (pogledajte „Primer oznake naloga“)

Ergonomija i dizajn

Cifre brojača su jasno čitljive, pri čemu se još više povećavaju efektom uvećanja transparentnog panela.

Posebne verzije na zahtev

• Posebni brojači nakon jednog obrtaja
• Kućište u različitim bojama
• Potpuno zaptiveni indikatori pozicije sa vrstom zaštite IP67EN 60529 tabela Čaura od mesinga sa dvostrukim zaptivnim O-prstenom u šupljini sa zadnje strane gumene ploče.

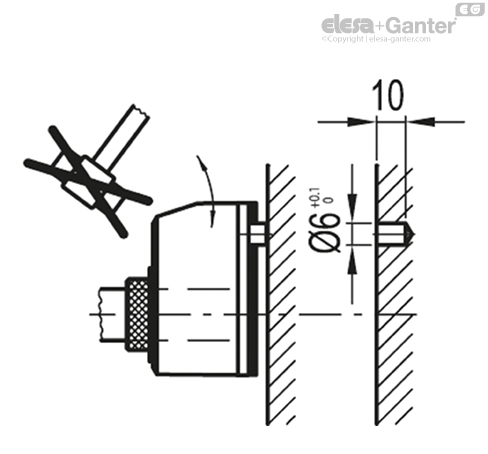

Napomena o montaži

1. Ovaj otvor je potrebno napraviti na mašini, Ø 6 mm i dubine 10 mm, na udaljenosti od 30 mm od središnje tačke vretena.
2. Podesite vreteno u početni položaj.
3. Pre konačne montaže, potrebno je da okrenete vreteno u početni položaj (nulti položaj) i podesite indikator pozicije na „0“.
4. Pričvršćivanje indikatora pozicije se vrši preko podrške obrtnog momenta i potisnog vijka u šupljem vratilu, u skladu sa UNI 5929-85.



Pribor na zahtev (poručiti zasebno)

• MDX-52: Ručka od plastike termoplastike (poliamid PA).
• BSA-N52: Stezne spojne ploče od livenog cinka za zaključavanje vretena, plastificirane, crne, mat (pogledajte tabelu). Sa GN 302.1 podesivom zateznom ručicom. BSA-N52 stezne spojne ploče omogućavaju jednostavno i brzo aretiranje vretena nakon njihovog pozicioniranja. Imaju otvor Ø 6,1 mm za fiksiranje na indikatoru pozicije. Uz zateznu ručicu mogu da se montiraju na desnu ili levu stranu i postave na mašinu pomoću dva M5 vijka sa cilindričnom glavom (nije u obimu isporuke).
• BS52R: Distancer podloška ojačana staklenim vlaknima od plastike termoplastike (poliamid PA) (kôd CE.83950), sa dva unapred izbušena otvora za UNI 10227 samorezne vijke Ø 2,2 (nije u obimu isporuke).
• RB52: Redukcione čaure od čelika, brunirane
• RB52-SST: Redukcione čaure, brunirani čelik
• PE.6-10; Crvena plastika termoplastika (kôd CE.83960)
