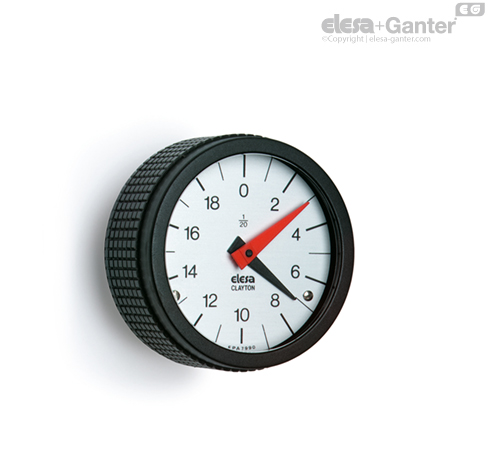

MBT-GA

Okretna dugmad sa indikatorima pozicije

Ručke sa nareckanom glavom

Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat

Postavljeno vreteno

Obrub

Plastika termoplastika

Transparentni panel

Plastika termoplastika (poliamid PA), transparentna, otporna na starenje, otporna na udare

Otporno na rastvarače, ulje, masti i druge hemijske materije (međutim, nije otporno na alkohol)

Skala

Aluminijum, mat, eloksirano

Podeljci i cifre u crnoj boji, rastuće okretanjem u smera kretanja kazaljki na satu (D) ili u smeru suprotnom od smera kretanja kazaljki na satu

Standardna verzija

Čaura od čelika, brunirana, u crnoj boji, H7 slepi otvor, postavljeno na vretenu pomoću isporučenih zadržnih vijaka sa unutrašnjim šestouglom i prekrivnom kapicom UNI 5929-85.

Prikaz

Usporavajući prenosni odnos navodi koliko obrtaja vretena (dugačak, crveni pokazivač) ja potrebno za okretanje manjeg, crnog prikazivača.

Sistem klatna sa kugličnim ležajem: maksimalna preciznost očitavanja

Redukcija

Da biste izabrali redukciju, pogledajte „Uvod u indikator pozicije“.

IP vrsta zaštite

Kućište, vratilo pokazivača i transparentni panel izrađeni su od jednog komada, odn. ultrazvučno zavareni; na taj način su indikatori pozicije potpuno zaptiveni, zaštićeni od radne vode i otporni na koroziju, pogledajte EN 60529 tabela.
