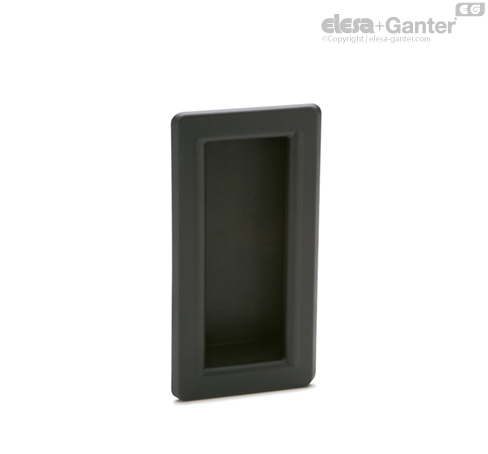

ERB-PF

Dvostrana ugradna ručka

Funkcije i primene

Ugradna ručka ERB-PF je element za hvatanje pri otvaranju i zatvaranju kliznih vrata. Oble ivice ručke slobodan prostor i prostor za hvatanje sa zadnje strane pruža prstima udobno i sigurno držanje.

Tehnički podaci

Vrednosti za silu izvlačenja (F2) navedene u tabeli predstavljaju rezultat laboratorijskih ispitivanja sa ručkama koje se montirane na ojačanim limovima debljine = 1,5 mm (ojačano za potrebe ispitivanja).



Napomena o montaži

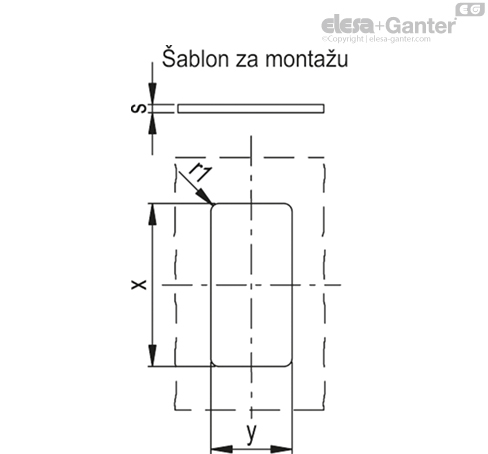

• Udubljenje napravite prema montažnom šablonu.

• Pre postavljanja ručke, oborite ivice na otvoru kućišta.

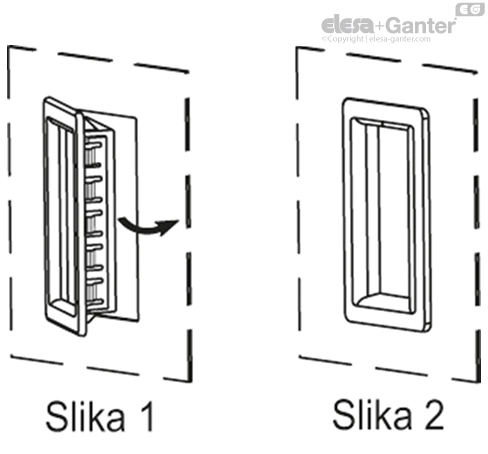

• Najpre utisnite školjku ručke na stranu sa čvrstim ozubljenjem (slika 1).

• Zatim, utiskajte suprotni deo sa elastičnim ozubljenjem dok se uskočni elementi ne zabrave (slika 2).
