ERB.

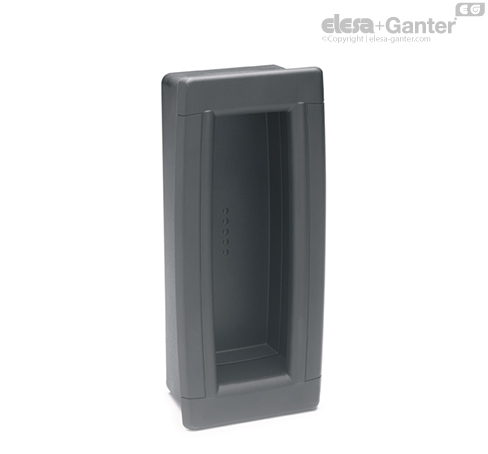

Dvostrana ugradna ručka

Funkcije i primene

Ugradna ručka ERB. je element za hvatanje pri otvaranju i zatvaranju kliznih vrata.

Ergonomsko udubljenje pruža bezbedno i komforno držanje. Okrugle i kompaktne linije.

Tehnički podaci

Vrednosti za podiznu silu (F1) i silu izvlačenja (F2) navedene u tabeli predstavljaju rezultat laboratorijskih ispitivanja sa ručkama koja su montirane na ojačanim limovima debljine = 1,5mm (ojačano za potrebe ispitivanja).



Napomena o montaži

• Udubljenje napravite prema montažnom šablonu.

• Pre postavljanja ručke, oborite ivice na otvoru kućišta.

• Postavite prednji okvir ugradne ručke u kućište.

• Postavite zadnji deo ugradne ručke na zid kućišta od pozadi (npr. klizna vrata) i čvrsto pritiskajte dok se prednji okvir ne pričvrsti.

• Pričvrstite obe dela koristeći samorezne vijke.
