PM-M.2000

Montažne ploče za profile

Funkcije i primene

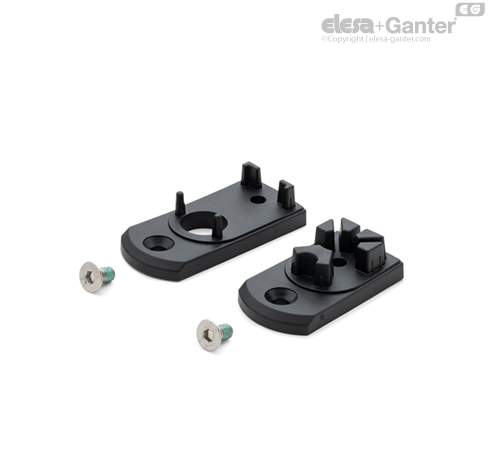

Komplet PM-M.2000 omogućuje montažu ručki M.2000 i M.2000-SWM na profilima veličine od 35 mm sa T-žlebom.

U obimu isporuke su dva vijka sa upuštenom glavom M6x12 sa imbus glavom za pričvršćivanje ploča na ručki. Nakon montaže ručke na profilu, ovi vijci više nisu pristupačni.

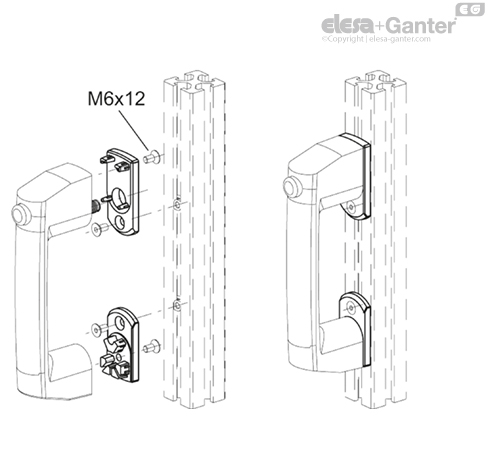

Napomena o montaži

• Ploče montirajte na ručki sa vijcima M6x12.

• Montirajte ručku na željenom položaju na profil, i to sa vijcima sa upuštenom glavom M6 (nisu u obimu isporuke) i odgovarajućim umecima sa T-žlebovima tipa GN 51B  (nije u obimu isporuke).

Tehnički podaci

Vučna snaga i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje su prikazane u tabeli su rezultat provera pukotina pod uslovima koji su prikazani na slici na okolnoj temperaturi.
