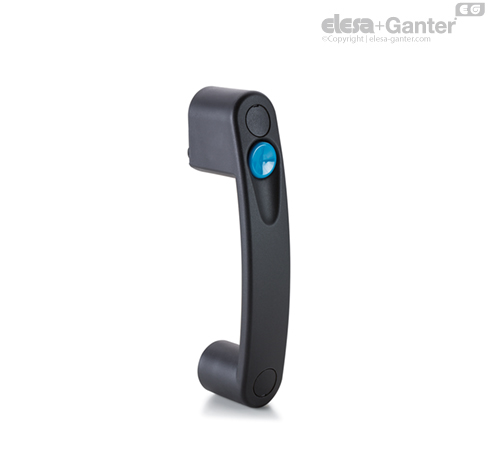

Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), crno-siva, mat.
Pritisno dugme
Plastika termoplastika (poliamid PA), u svetlosivoj boji, sa sjajnom završnom obradom.
Prekrivka vijaka
Plastika termoplastika, u crno-sivoj boji, mat. Isporučuje se u montiranom stanju, odvojivo pomoću odvijača.
Standardne verzije
Čaura od mesinga, slepi otvor sa navojem.

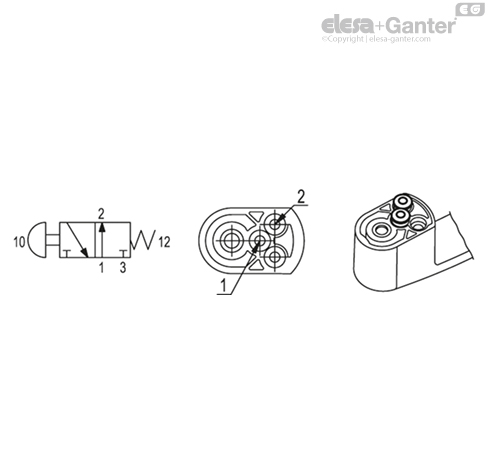

- EBR-PN-3/2-NO: Pneumatski razvodni ventil je otvoren. Aktiviranjem dugmeta se zaustavlja prolaz vazduha.
- EBR-PN-3/2-NC: Pneumatski razvodni ventil je zatvoren. Aktiviranjem dugmeta se otvara prolaz vazduha.

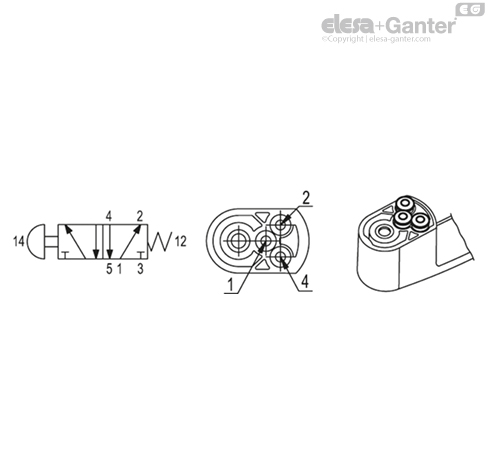

- EBR-PN-5/2: Aktiviranjem dugmeta se prelazi između dva kanala za ispuštanje vazduha.
Napomena
Funkcija
Rukohvati se iporučuju sa brzim spojnicama za direktno priključivanje pneumatskih creva prečnika 4 mm.
Ručka omogućava direktno upravljanje pneumatskog pogona sa jednostrukim (izvedba 3/2) ili dvostrukim dejstvom (izvedba 5/2). Sila koja treba da se primeni na dugme radi aktiviranja ventila ne zavisi od radnog pritiska.
Rukohvati imaju funkciju odzračivanja.
EBR-PN rukohvati mogu da se kombinuju sa EBR rukohvatima.
| Tehničke karakteristike |
|---|
| Radni medijum | Isfiltrirani vazduh |
| Radni pritisak | 2 ÷ 10 bar |
| Radna temperatura | -20° ÷ +80°C: suv vazduh 0° ÷ +80°C: zauljen vazduh |
| Normalan nominalni protok | 130 N/min (6 bara, slobodan izduvni vazduh) |
| Operativna snaga | 25 N (bez obzira na radni pritisak) |
| Nominalni prečnik protoka vazduha | Ø 2,5 mm |
Tehnički podaci
Zatezno opterećenje i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje se prikazane u tabelu su rezultat provera preloma pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
