Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), crno-siva, mat.
Prekrivka vijaka
- ECO.S: Plastika termoplastika (poliester PBT) u svim Elecolors bojama, sa sjajnom završnom obradom, montaža utiskivanjem Isporučuje se zajedno.
Može se naručiti i zasebno (pogledajte tabelu).
Standardne verzije
- ESP-EH: Otvori za cilindrične vijke sa unutrašnjim šestouglom, vijci sa šestougaonom glavom ili standardne kontra navrtke
- ESP-SH: Otvori za vijke sa upuštenom glavom
Napomena
Funkcije i primene

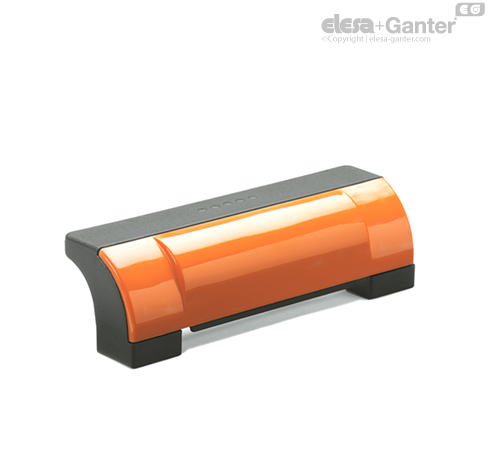

Tipična oblast primene za školjkaste ručke ESP. su dvokrilna vrata zaštitnih panela na mašinama i uređajima. Prekrivni oklop pruža zaštitu prstima operatera. Pored toga, prekrivaju dva pričvrsna vijka. Prekrivne kapice u boji poboljšavaju vidljivost ručki i pružaju individualno prilagođavanje boja. Prekrivni oklop se isporučuje priložen zasebno, odn. može dodatno da se poruči (pogledajte tabelu u nastavku).
Tehnički podaci
Zatezno opterećenje: Vrednost F1 koja se prikazana u tabelu je rezultat provera preloma pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
Maksimalni obrtni moment pritezanja pri montaži pomoću vijka 3 Nm.
