Dizajn
Materijal

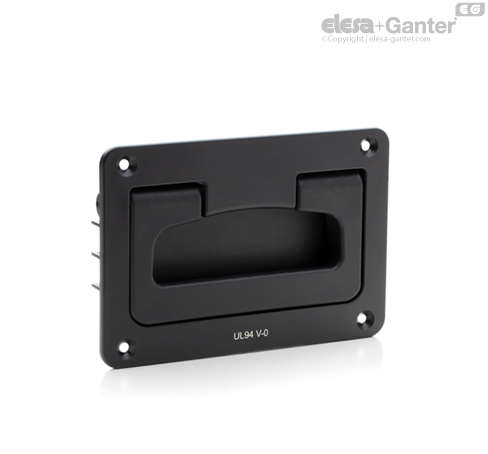

Termoplastika ojačana staklenim vlaknima, poliamid (PA), sertifikovana prema UL-94 V0, samogasiva, crna mat.
Standardna verzija
Otvori za M4 vijke sa upuštenom glavom (nisu uključeni u isporuku).
Okretna čivija i torziona opruga
Čivija, nerđajući čelik, AISI 303opruga, nerđajući čelik, AISI 302
Napomena
Tehnički podaci
Sertifikacija “V0” prema UL-94 V (Underwiters Laboratories) Ova sertifikacija navodi da zapaljeni materijal od termoplastike mora samostalno da se ugasi u roku od 10 sekundi bez stvaranja gorućih kapljica.
Opterećenja: Vrednosti F1 (otpor podizanja) i F2 (zatezno opterećenje) navedene u tabeli predstavljaju rezultat provera pukotina pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
Uputstvo za upotrebu
Napomena o montaži
Udubljenje napravite prema montažnom šablonu.
| x | y | f1 | f2 |
| 135.6+0,1 | 65.4+0,1 | 116,4+/-0,1 | 79,3+/-0,1 |
