PR-PF-AE-V0

Zahvatne udubine

Ergonomija i dizajn

Ručka kombinuje moderan dizajn sa kompaktnim oblikom. Ergonomski oblik školjki ručke sa oblom ivicom pruža prijatno i bezbedno držanje.

Tehnički podaci

Sertifikacija „V0“ prema UL-94 V (Underwiters Laboratories) Ova sertifikacija navodi da zapaljeni materijal od termoplastike mora samostalno da se ugasi u roku od 10 sekundi bez stvaranja gorućih kapljica.

Vrednosti za podiznu silu (F1) i silu izvlačenja (F2) navedene u tabeli predstavljaju rezultat laboratorijskih ispitivanja sa ručkama koja su montirane na ojačanim limovima debljine = 1,5mm (ojačano za potrebe ispitivanja).



Napomena o montaži

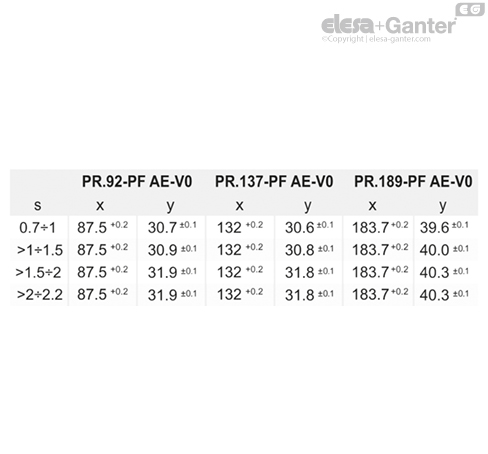

1. Udubljenje napravite prema montažnom šablonu.
2. Pre postavljanja ručke, oborite ivice na otvoru kućišta.
3. Najpre postavite školjku ručke na gornju stranu u otvor (slika 1).
4. Zatim, utiskajte donji deo dok se uskočni elementi ne zabrave (slika 2).
