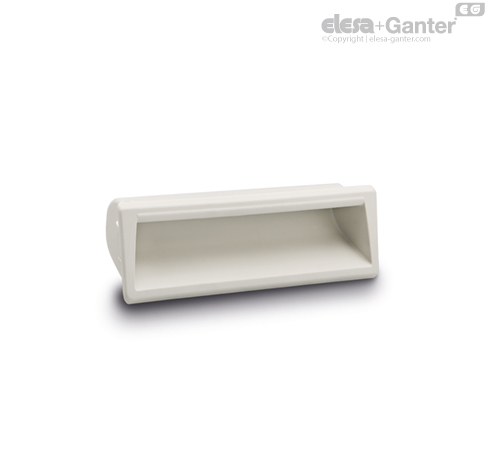

PR-PF-CLEAN

Zahvatne udubine

Ergonomija i dizajn

Ručka kombinuje moderan dizajn sa kompaktnim oblikom. Ergonomski oblik školjki ručke sa oblom ivicom pruža prijatno i bezbedno držanje.

PR-PF-CLEAN u beloj boji, sličnoj RAL 9002, predodređeno za upotrebu u medicinskoj tehnici, u prehrambenoj i farmaceutskoj industriji, tj. svuda gde se postavljaju visoki higijenski zahtevi.

Tehnički podaci

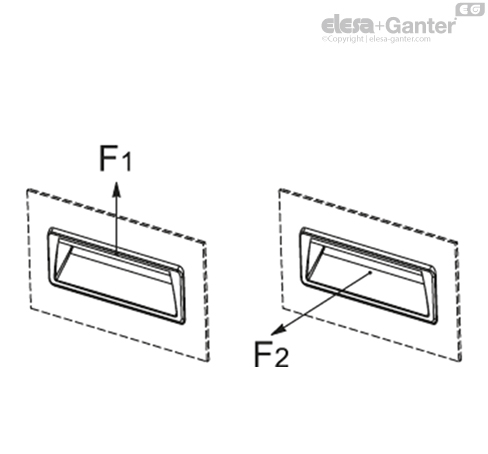

Vrednosti za podiznu silu (F1) i silu izvlačenja (F2) navedene u tabeli predstavljaju rezultat laboratorijskih ispitivanja sa ručkama koja su montirane na ojačanim limovima debljine = 1,5mm (ojačano za potrebe ispitivanja).



Napomena o montaži

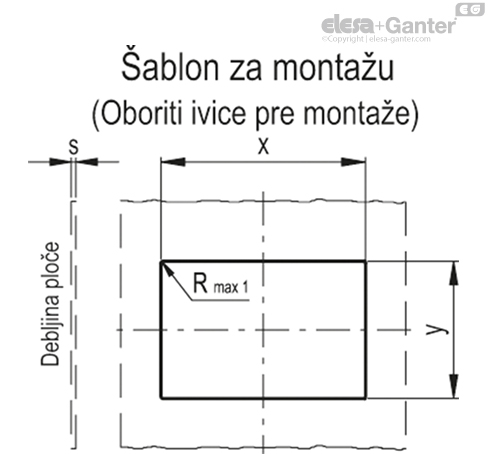

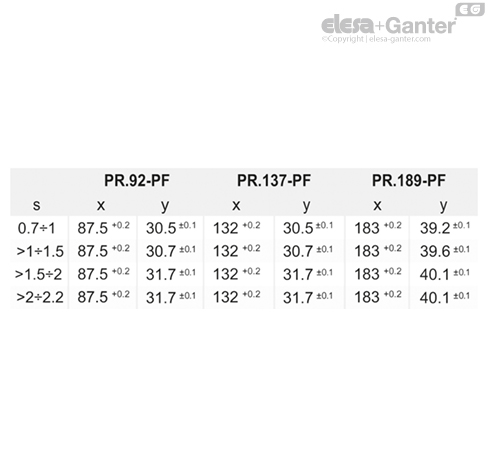

• Udubljenje napravite prema montažnom šablonu.

• Pre postavljanja ručke, oborite ivice na otvoru kućišta.

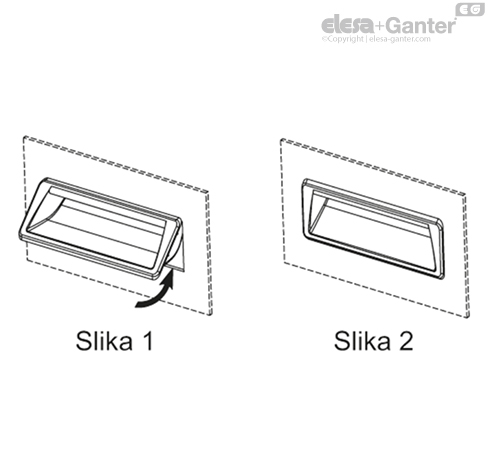

• Najpre postavite školjku ručke na gornju stranu u otvor (slika 1).

• Zatim, utiskajte donji deo dok se uskočni elementi ne zabrave (slika 2).
