Izvedba
Tip
- F: Sa zaustavnom gumom, aretiranje pozadi, funkcija razdvajanja
Indeks
- 2: Pričvršćivanje preko upuštenih otvora
Profil sa šinom / kugle / okvir kugličnog ležaja
Nerđajući čelik AISI 304 NI
Zaustavna guma
Plastika
Funkcija odvajanja
Plastika
Mazivo
Mast za valjkaste ležajeve, usaglašena sa FDA (NSF H1)
Temperatura primene -20 °C do +100 °C
Informacija
Teleskopske šine GN 1460 se postavljaju vertikalno i u paru. Hod dostiže ≈ 100% nominalne dužine l1 (potpuno izvlačenje).
Teleskopske šine se isporučuju u parovima. Zbog mehanike, može se ugraditi na levu ili desnu stranu elementa za izvlačenje. Pristupačnost svim montažnim otvorima obezbeđena je upotrebom pomoćnih otvora. U zavisnosti od proizvoda, mogu da postoje dodatni otvori,ali su prikzani samo otvori za pričvršćivanje.
Montažni otvor

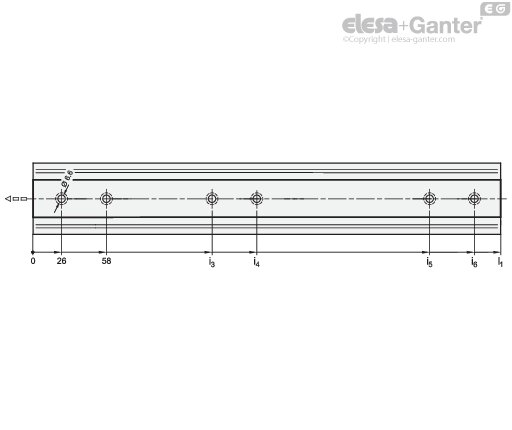

Montažni otvori - spoljašnja šina
| l1 | a3 | a4 | a5 | a6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 186 | 218 | 314 | 346 |
| 450 | 218 | 250 | 378 | 410 |
| 500 | 218 | 250 | 410 | 442 |
| 550 | 282 | 314 | 474 | 506 |
| 600 | 282 | 314 | 506 | 538 |
| 650 | 314 | 346 | 570 | 602 |
| 700 | 314 | 346 | 605 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 378 | 410 | 698 | 730 |
Montažni otvori - unutrašnja šina
| l1 | i3 | i4 | i5 | i6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 154 | 186 | 314 | 346 |
| 450 | 154 | 186 | 378 | 410 |
| 500 | 186 | 218 | 410 | 442 |
| 550 | 250 | 282 | 474 | 506 |
| 600 | 250 | 282 | 506 | 538 |
| 650 | 282 | 314 | 570 | 602 |
| 700 | 314 | 346 | 602 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 346 | 378 | 698 | 730 |
Pričvrsni vijak
Da bi se navedene sile opterećenja FS bezbedno preusmerile u okolnu konstrukciju, potrebno je da koristite sve postojeće prolazne otvore spoljašnjih i unutrašnjih šina.
| Oznaka - standard | Spoljašnja šina | Unutrašnja šina |
| Vijak sa upuštenom glavom sa unutrašnjim šestouglom DIN 7991 | M 5 | M 5 |
| Vijak sa upuštenom glavom, Phillips DIN 965 | M 5 | M 5 |
| Vijak sa upuštenom glavom, Phillips DIN 7997 | Veličina 5 | Veličina 5 |
zaustavna guma, aretiranje pozadi

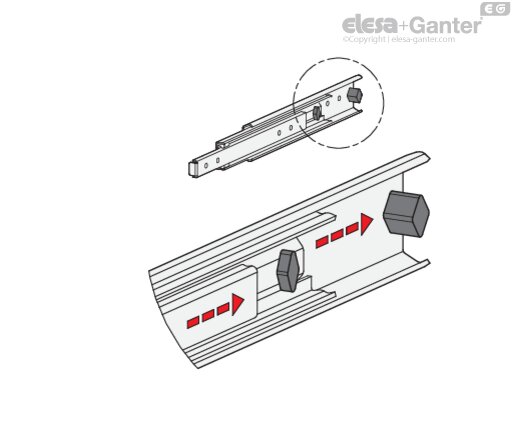

Zaustavne gume oblika F prigušuju udar šine u određenom krajnjem položaju. Ovo minimizira razvoj buke i produžava radni vek. U delimično sakrivenom i delimično vidljivom stanju na šinama, prilagođavaju se određenim zahtevima u pogledu oblika, materijala i tvrdoće.
U zadnjem krajnjem položaju, zaustavna guma takođe preuzima funkciju zaključavanja. Ovo se manifestuje blagim zapinjanjem pri otvaranju i zatvaranju šine.
Ako dođe do većeg statičnog ili dinamičnog opterećenja u pravcu izvlačenja, opterećenje treba da apsorbuju eksterni zaustavni elementi.
Funkcija odvajanja
Oblik F takođe ima funkciju razdvajanja, koja omogućava da se element za izvlačenje potpuno odvoji u oblasti srednje i unutrašnje šine. Sa jedne strane, to olakšava montažu, a sa druge strane, element za izvlačenje se može brzo ukloniti, npr. za česte radove održavanja na komponentama koje se nalaze iza.

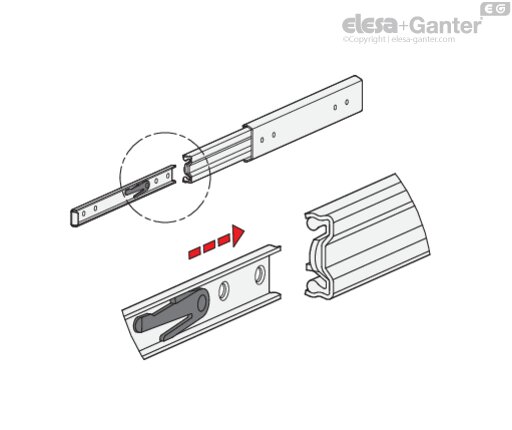

Postupak razdvajanja teleskopskih šina se aktivira jednostavno i brzo pritiskom ručice za deblokiranje u izvučenom položaju tako da je moguće izvlačenje unutrašnje šine prema napred.

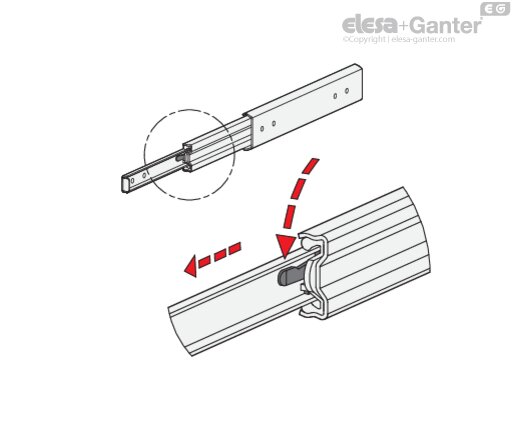

Da bi se šine ponovo povezale, potrebno je pomeriti okvire kugličnog ležaja u prednji krajnji položaj. Unutrašnja šina se zatim gura do zadnjeg graničnika, gde se automatski zabravljuje.
Slučajno razdvajanje šine je sprečeno zaštićenim rasporedom mehanizma za otključavanje.
