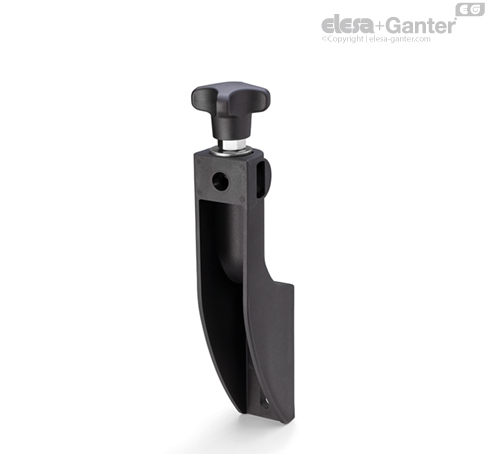

SPFL

Dugačke podesive ugaone spojnice

Funkcije i primene

Zadržni uglovi se stežu pomoću okastog vijka.

U zavisnosti od raspoloživog prostora, krstasta ručka (ili šestougaona navrtka) može da se postavi vertikalno ili bočno. Maksimalni obrtni moment pritezanja pri montaži pomoću vijka 39 Nm.

Pribor na zahtev

DSG: odstojnik od plastike termoplastike (poliamid PA) ojačane staklenim vlaknima, crni, matiran, može da se poruči kao pribor.

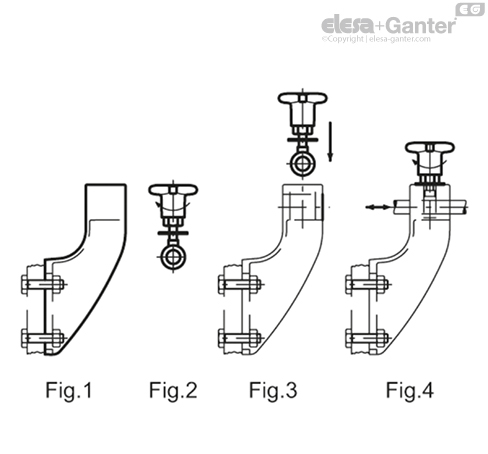

Napomena o montaži

• Podesite zadržni ugao (slika 1).

• Postavite U-disk u okasti vijak, a zatim zavijte ručku ili navrtku (slika 2).

• Okasti vijak postavite u horizontalnom ili vertikalnom položaju na kućište (slika 3).

• Umetnite vodeću čiviju u njen otvor za stezanje, podesite linearni položaj i zategnite (slika 4).
