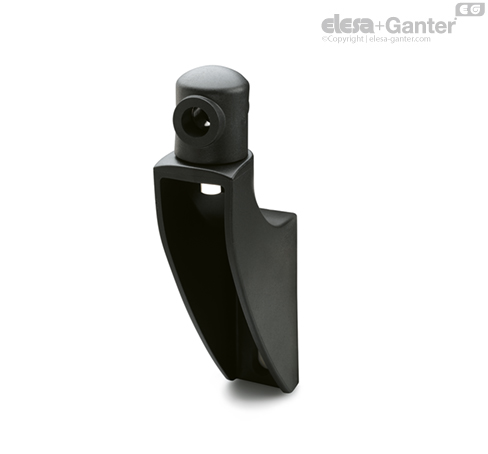

SPR.

Nosač vođice za transportni sistem

Funkcije i primene

Zadržni uglovi SPR. se koriste ako je potrebno izjednačavanje montažnog položaja.

Maksimalni obrtni moment pritezanja pri montaži pomoću vijka 39 Nm.

Pribor na zahtev

DSG: odstojnik od plastike termoplastike (poliamid PA) ojačane staklenim vlaknima, crni, matiran, može da se poruči kao pribor.

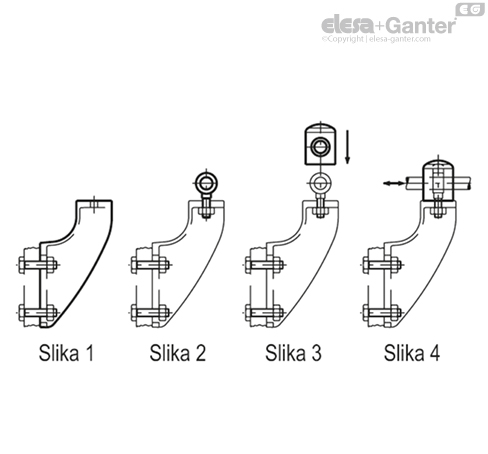

Napomena o montaži

• Podesite zadržni ugao (slika 1).
• Okasti vijak postavite u potporni otvor vodeće šine i zavrnite odgovarajuću navrtku i U-disk (slika 2).
• Montirajte cilindar vodećih šina na okasti vijak (slika 3).
• Umetnite vodeću čiviju u otvor cilindra vodećih šina. podesite linearni i ugaoni položaj, a zatim zategnite navrtku (slika 4).
