SPR.V

Nosač vođice za transportni sistem

Karakteristike

Zadržni uglovi SPR.V se koriste ako je potrebno izjednačavanje montažnog položaja. Najpre montirajte zadržni ugao. Zatim se montira okretni cilindar. Potporne šipke se stežu pomoću okastog vijka.

Maksimalni obrtni moment pritezanja pri montaži pomoću vijka 39 Nm.

Pribor na zahtev

DSG: odstojnik od plastike termoplastike (poliamid PA) ojačane staklenim vlaknima, crni, matiran, može da se poruči kao pribor.

Posebne verzije na zahtev

Vodeća šina cilindra od nerđajućeg čelika AISI 304

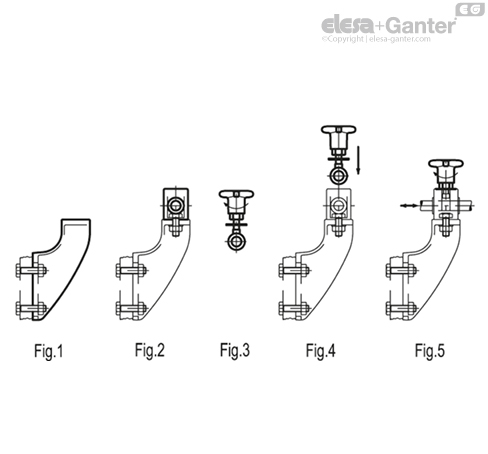

Napomena o montaži

• Podesite zadržni ugao (slika 1).
• Pričvrstite cilindar vodećih šina pomoću vijka, navrtke i U-podloške na kontaktnu površinu (slika 2).
• Postavite U-disk na okasti vijak, a zatim pričvrstite ručku (slika 3).
• Postavite okasti vijak na kućište cilindra vodećih šina (slika 4).
• Postavite vodeću čiviju u otvor cilindra vodećih šina. Podesite linearni i ugaoni položaj, a zatim stegnite ručku (linearni položaj) i steznu navrtku cilindra vodećih šina (ugaoni položaj) (slika 5).
