Napomena
Funkcije i primene
Po potrei, noseći profili se mogu iseći. Kod maksimalne dužine od 2970, moguće je pričvršćivanje 11 transportnih valjaka RLT-U, RLT-U15 ili kugličnih elemenata RLS-U.
Noseći profili su stabilni, a montaža transportnih sistema može da se izvrši bez dodatne potpore, čak i kod tačkaste potpore (slika 2).
Posebne verzije na zahtev
Posebne verzije na zahtev
Različite druge dužine profila (maksimalna dužina 2970 mm)
Uputstvo za upotrebu
Napomena o montaži

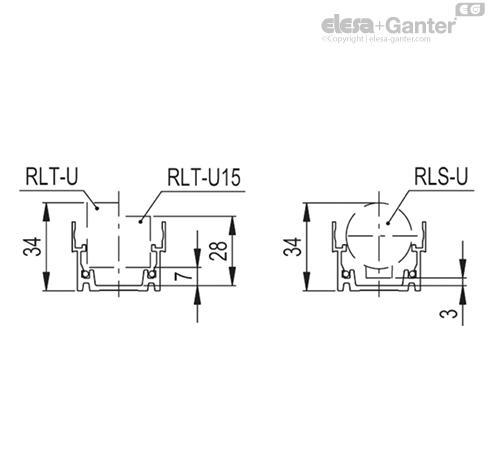

Pričvrstite profil na nosač pomoću vijaka odgovarajuće veličine (slika 1) i broja za specifičnu primeni, tako što ćete kreirati odgovarajuće otvore u osnovi profila.

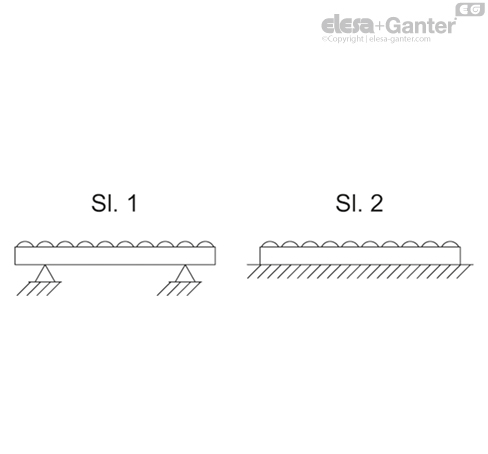

Profil može da se montira na dve tačke oslanjanja (slika 2) ili tako što će naleći celom površinom (slika 3).
Za drenažu tečnosti nakupljene unutar profila (npr. za primene na mašinama i postrojenjima čiji delovi zahtevaju redovno čišćenje vodom iz higijenskih razloga), preporučuje se da kreirate otvore u profil odgovarajuće veličine i oblika.
Tehnički podaci
Pogledajte: ELEROLL modularni transportni sistem.
