STE

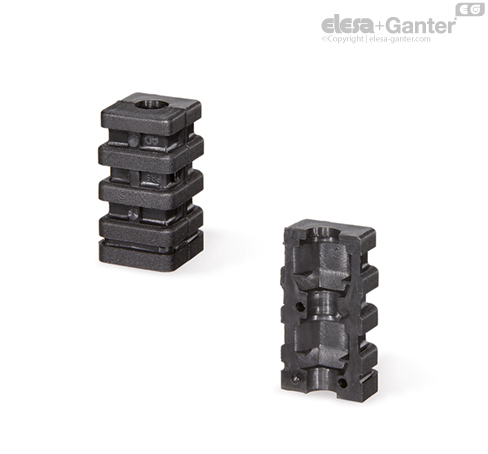

Utična spojnica za cevi pravougaonog preseka

Funkcije i primene

Dva dela utične spojnice povezana su pomoću dvostrukih čivija koje su smeštene u specijalnim ležištima. Dve šupljine u unutrašnjosti utične spojnice namenjene su za prihvat vijka sa šestougaonom glavom ili šestougaone navrtke. Zhavljjući koničnom obliku šupljine, utična spojnica vrši pritisak na unutrašnje zidove cevi. Na taj način, pritezanje vijke ili navrtke obezbeđuje još veću zateznu čvrstoću u spoju. Zatezna čvrstoća zavisi od tolerancija dimenzije cevi, svojstva unutrašnjih površina cevi i obrtnog momenta pritezanja. Iz tih razloga, preporučuje se sprovođenje testa zatezne čvrstoće u realnim uslovima korišćenja. Utična spojnica ima venac i na taj način omogućava povezivanje četvorouglih cevi sa drugim elementima.

Montaža se vrši jednostavnim pozicioniranjem čepa sa navojem za cevasti profil u cevi, bez upotrebe vijaka ili drugih elemenata za pričvršćivanje.

Montaža cevi do utične spojnice

Alternativno, može da se izvrši uz:

• Vijak sa šestougaonom glavom DIN 933, dimenzije možete da pronađete u tabeli.
• Šestougaona navrtka DIN 934, dimenzije možete da pronađete u tabeli.
• Samoblokirajuća šestougaona navrtka DIN 985 dimenzija navedenih u tabeli.

Posebne verzije na zahtev

Utična spojnica montirana zajedno sa navrtkom ili vijkom.
