Dizajn
Oblik
- Oblik L: Kriva zaključavanja na levoj strani
- Oblik R: Kriva zaključavanja na desnoj strani

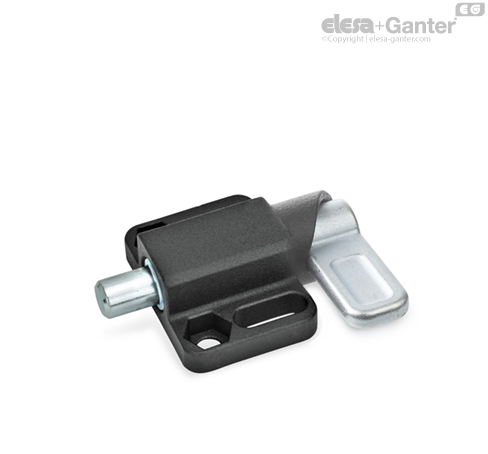

Izvedba od čelika ST
Vođica
Fino liveni čelik
Pocinkovano, pasivirano u plavoj boji ZB
Pocinkovano i plastificirano
U crnoj boji, strukturno mat SW
Klip
Čelik, pocinkovana, plava pasivirana
Klip za blokiranje
Čelik, pocinkovana, plava pasivirana
Opruge
Nerđajući čelik, AISI 316 Ti
Izvedba od nerđajućeg čelika A4
Vođica / klip
Fino liveni nerđajući čelik A4
AISI 316 L
Klip za blokiranje
nerđajući čelik, AISI 316
Opruge
Nerđajući čelik, AISI 316 Ti
Informacija
Kod klipova za blokiranje od nerđajućeg čelika GN 722.3, klip za blokiranje se preko krivine vođice uvlači okretanjem klipa za 180°. Urez za zaključavanje na vrhu krive uzrokuje zadržavanje klipa kada ne želite da klip za blokiranje privremeno štrči. Izvedbe ZB i SW su dizajnirane za primene u čeličnoj konstrukciji, dok je verzija od nerđajućeg čelika A4 posebno pogodna za upotrebu u agresivnim sredinama.
Tolerancije dimenzija između čivija i vođice su izabrane tako da je i nakon zavarivanja, nanošenja antikorozivnog sloja ili kod nečistoća zagarantovana funkcionalnost u radu.
Za pričvršćivanje je moguće koristiti uzdužne otvora ili otvore sa šestouglom koji omogućavaju upotrebu cilindričnih vijaka DIN 912 i vijaka sa šestougaonom glavom ili šestougaonih navrtki prema DIN 931 ili DIN 934.
