CFA-F-B
CFA-F

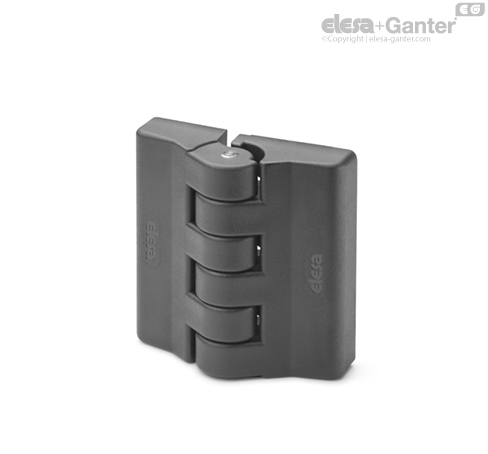

Šarka, sa funkcijom uleganja
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Visoko izdržljiva plastika termoplastika (poliamid PA), u crnoj boji, mat
Nerđajući čelik AISI 303.
Šarke CFA-F mogu da se koriste kada opseg zakretanja nije veći od 95°.

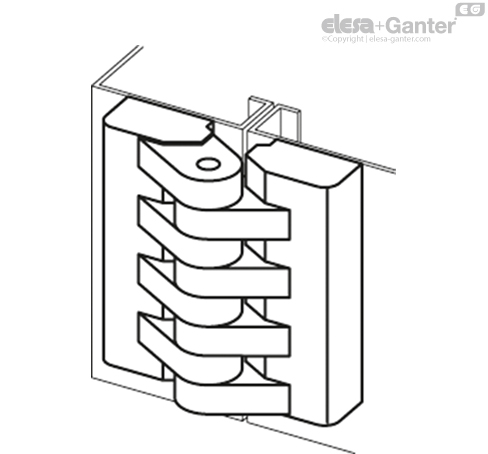

Nakon postavljanja šarke na mašinu/vrata, zupci sistema za zabravljivanje ostaju unutar šarke. Stoga su, zbog bezbednosti korisnika, nedostupni.

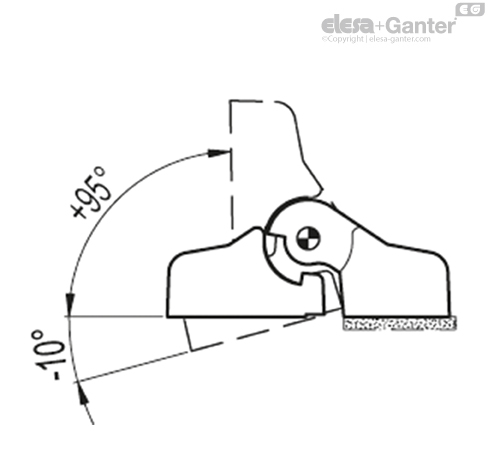

Maks. 105° (-10° i +95° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° | |||
| Br. artikla | Maksimalna nosivost Ea [N] | Sila lomljenja Ra [N] | Maksimalna nosivost Er [N] | Sila lomljenja Rr [N] | Maksimalna nosivost E90 [N] | Sila lomljenja R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
