Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima, u crnoj boji, mat.
Osovina
sa dva crna navojna čepa od termoplastike (POM).
CFMR.67 je iznutra ojačan aluminijumom.
Opruga povratnog mehanizma
Nerđajući čelik.
Standardne verzije
Otvor sa navojem za M6 cilindrične vijke.
- CFMR-NC-LB: automatsko vraćanje prilikom zatvaranja, za teška vrata.
- CFMR-NO: automatsko vraćanje prilikom otvaranja.
- CFMR-NO-LB: automatsko vraćanje prilikom otvaranja, za teška vrata.
Sufiks vrednosti obrtnog momenta povratne opruge:
- 020: maksimalni obrtni moment vraćanja 0,20 Nm, moment zadržavanja 0,07 Nm.
- 035: maksimalni obrtni moment vraćanja 0,35 Nm, moment zadržavanja 0,12 Nm.
- 070: maksimalni obrtni moment vraćanja 0,70 Nm, moment zadržavanja 0,25 Nm.
- 100: maksimalni obrtni moment vraćanja 1 Nm, moment zadržavanja 0,33 Nm.
- CFMR-NS: Komplementarne šarke, bez povratne opruge.
- CFMR-NS-LB: komplementarna šarka, bez vraćanja, bez opruge, za teška vrata.
Zahvaljujući optimizaciji triboloških svojstava, verzije CFMR-LB omogućavaju smanjenje koeficijenta trenja i samim tim primenu šarke čak i na težim vratima.
Napomena
Obrtni ugao (referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Šarka može doseći do -90°. Međutim, ovo se ne odnosi na izvedbu CFMR-NO.
Nemojte da prekoračite granicu rotacije jer može doći do ugrožavanja funkcije opruge povratnog mehanizma.
Funkcije i primene

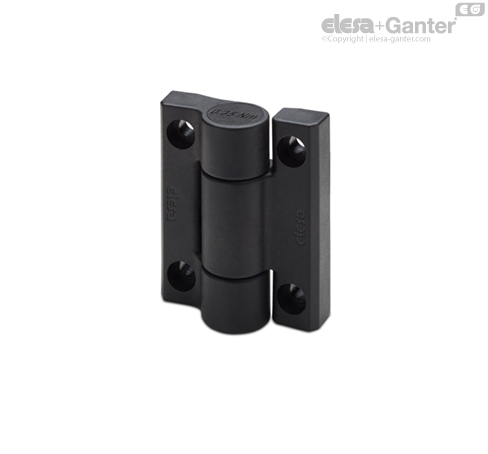

CFMR hinge is used for the automatic re-closing or re-opening of the door by the return spring.
Obrtni moment se povećava sa uglom otvaranja/zatvaranja šarki.
Povratna opruga je zadržala nepromenjene vrednosti obrtnog momenta u više od 20.000 ciklusa (CFMR.35) / 100.000 ciklusa (CFMR.67) u specijalnim testovima izdržljivosti.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maks. statičko opterećenje
Sa [N] | Maks. statičko opterećenje
Sr [N] | Maks. statičko opterećenje
S90 [N] |
| CFMR.35 | 390 | 600 | 600 |
| CFMR.67 | 2100 | 3500 | 1900 |
Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
Vodič za izbor
Sila vraćanja vrata određene težine W (kg) zavisi od opružne sile šarke [Nm] i od trenja kliznih površina između nepomičnih i pokretnih delova šarke, što opet zavisi od triboloških svojstva korišćene termoplastike.
Tabela daje grubu smernicu za izbor šarke i njenog pozicioniranja za određenu primenu.
Ove vrednosti su rezultat ispitivanja sprovedenih u našim laboratorijama na kontrolisanoj temperaturi i vlažnosti (23 °C / 50% relativne vlažnosti) i pod specifičnim uslovima upotrebe i tokom ograničenog vremenskog perioda.
Preporučuje se da uvek proverite ispravan rad za željenu aplikaciju.
Dodatni opšti tehnički podaci mogu se naći u Smernice.
| Pmaks težina vrata | Odgovarajuće šarke |
| < 3 Kg | CFMR.35-020 + CFMR.35-NS |
| < 5 Kg | CFMR.35-020 + CFMR.35 |
| < 5 Kg | CFMR.67-020 + CFMR.67-NS |
| < 5 Kg | CFMR.67-020 + CFMR.67-020 |
| < 5 Kg | CFMR.67-035 + CFMR.67-NS |
| 5 Kg | CFMR.67-035 + CFMR.67-035 |
| 5 Kg | CFMR.67-070 + CFMR.67-NS |
| 8 kg | CFMR.67-100 + CFMR.67-NS |
| 10 Kg | CFMR.67-070 + CFMR.67-70 |
| 12 kg | CFMR.67-100 + CFMR.67-NS |
| 35 Kg | CFMR.67-070-LB + CFMR.67-NS-LB |
| 40 Kg | CFMR.67-100-LB + CFMR.67-NS-LB |
| 70 Kg | CFMR.67-070-LB + CFMR.67-070-LB |
| 90 Kg | CFMR.67-100-LB + CFMR.67-100-LB |
Pmaks= maksimalna težina vrata koja šarka može zatvoriti sa malim preostalim momentom držanja, ispitana pri minimalnom uglom otvaranja od 45°.
NAPOMENA: Međutim, ova težina zavisi ne samo od geometrije vrata (naročito njihovog centra gravitacije), već i od savršene koaksijalnosti šarki.
