CFM-PC-B-C-A+B Šarke Čaure sa navojnim otvorom, kabl za gornji izlaz 3,5/4m, kabl za zadnji izlaz sa utičnom spojnicom 1,5/1m

Materijal

Termoplastika ojačana staklenim vlaknima, poliamid (PA), sertifikovana prema UL-94 V0, samogasiva, crna mat.

Osovina

Termoplastika (poliamid, PA) ojačana staklenim vlaknima sa izvanrednim tribološkim karakteristikama, crna.

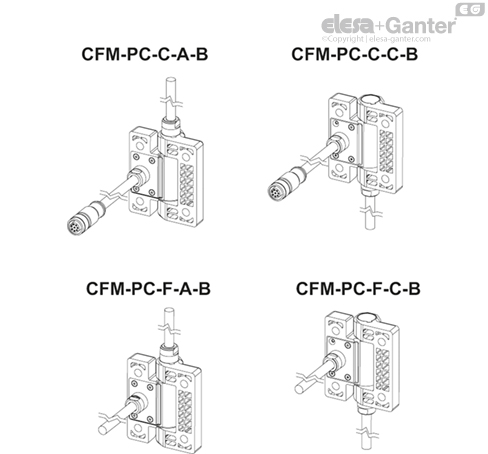

Standardne verzije

Prolazni otvori za vijke sa upuštenom glavom:

• CFM-PC-SH-C-A+B: 8-pinski kabl sa aksijalnim gornjim izlazom, dužine 3,5 ili 4 m, i 8-pinski kabl sa čaurom i zadnjim izlazom, dužine 1,5 ili 1 m.

• CFM-PC-SH-C-C+B: 8-pinski kabl sa aksijalnim donjim izlazom, dužine 3,5 ili 4 m, i 8-pinski kabl sa čaurom i zadnjim izlazom, dužine 1,5 ili 1 m.

• CFM-PC-SH-F-A+B: 8-pinski kabl sa aksijalnim gornjim izlazom, dužine 3,5 m, i 8-pinski kabl sa zadnjim izlazom, dužine 1,5 m.

• CFM-PC-SH-F-C+B: 8-pinski kabl sa aksijalnim donjim izlazom, dužine 3,5 m, i 8-pinski kabl sa zadnjim izlazom, dužine 1,5 m.

Niklovane čaure od mesinga sa navojnim slepim otvorom:

• CFM-PC-B-C-A+B: 8-pinski kabl sa aksijalnim gornjim izlazom, dužine 3,5 ili 4 m, i 8-pinski kabl sa čaurom i zadnjim izlazom, dužine 1,5 ili 1 m.

• CFM-PC-B-C-C+B: 8-pinski kabl sa aksijalnim donjim izlazom, dužine 3,5 ili 4 m, i 8-pinski kabl sa čaurom i zadnjim izlazom, dužine 1,5 ili 1 m.

• CFM-PC-B-F-A+B: 8-pinski kabl sa aksijalnim gornjim izlazom, dužine 3,5 m, i 8-pinski kabl sa zadnjim izlazom, dužine 1,5 m.

• CFM-PC-B-F-C+B: 8-pinski kabl sa aksijalnim donjim izlazom, dužine 3,5 m, i 8-pinski kabl sa zadnjim izlazom, dužine 1,5 m.

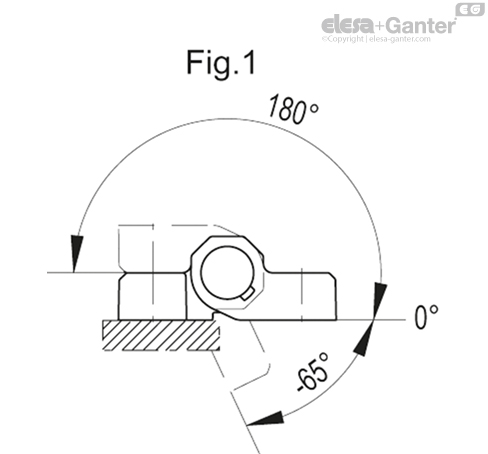

Obrtni ugao (referentna vrednost)

Maks. 245° (-65° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou), pogledajte sliku 1.

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
