CFM-PCN-AE-V0-SH Šarke Otvori za vijke sa upuštenom glavom

Materijal

Termoplastika ojačana staklenim vlaknima, poliamid (PA), sertifikovana prema UL-94 V0, samogasiva, crna mat.

Osovina

Plastika termoplastika (poliamid PA), u crnoj boji.

Standardne verzije

• CFM-PCN-AE-V0-SH: Otvor za vijke sa upuštenom glavom

• CFM-PCN-AE-V0-B: Čaure od mesinga sa navojnim slepim otvorom.

Obrtni ugao (referentna vrednost)

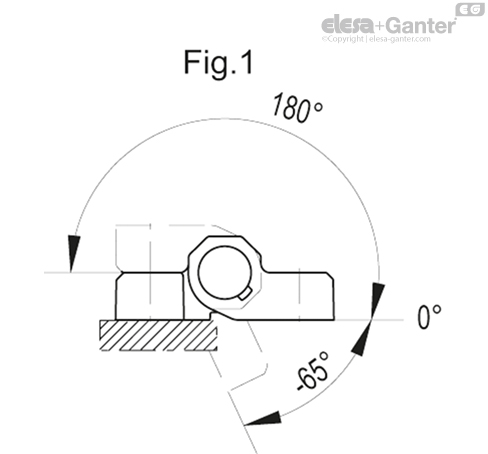

Maks. 245° (-65° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou), pogledajte sliku 1.

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
