Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), crna, mat.
Osovina
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Standardne verzije

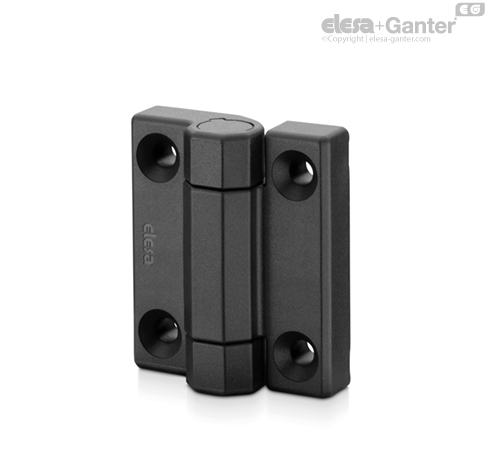

- CFM-PCN-SH: Otvor za vijke sa upuštenom glavom
- CFM-PCN-B: Čaure od mesinga sa navojnim slepim otvorom.
Obrtni ugao (referentna vrednost)

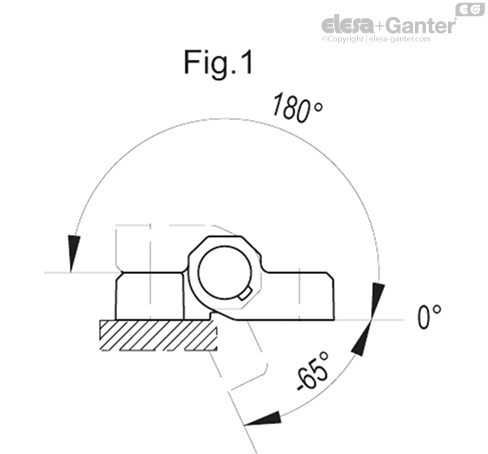

Maks. 245° (-65° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou), pogledajte sliku 1.
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
Napomena
Funkcije i primene
Zahvaljujući kompaktnoj veličini proizvod može jednostavno da se montira.
Šarka CFM-PCN može da se kombinuje sa šarkom sa integrisanim električnim kablom CFM-PC.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenje kod 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFM.PCN-SH | 900 | 2300 | 1100 | 3700 | 1200 | 3500 |
| CFM.PCN-B | 1500 | 2700 | 1000 | 3400 | 1000 | 2600 |
