Dizajn
Materijal
Plastika termoplastika (poliacetal POM), u crnoj boji, mat
Osovina
Plastika termoplastika (POM), u crnoj boji
Prekrivka vijaka
Plastika termoplastika (poliester PBT), u crnoj boji, mat, montaža zabravljivanjem
Standardne verzije

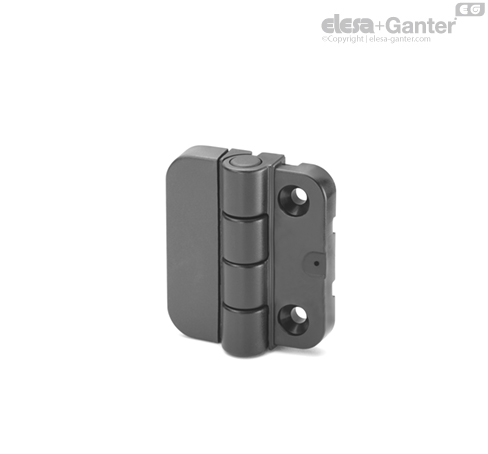

- CFQ-SH: Otvor za vijke sa upuštenom glavom DIN 7991-M4
- CFQ-CH: Otvor za cilindrične vijke DIN 912-M4
- CFQ-EH: Otvor za vijke sa šestougaonom glavom ISO 4014-M4
Napomena
Obrtni ugao (referentna vrednost)
Maks. 195° (-15° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti |
| Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Maksimalna nosivost | Sila lomljenja | Maksimalna nosivost | Sila lomljenja | Maksimalna nosivost | Sila lomljenja |
| Ea [N] | Ra [N] | Er [N] | Rr [N] | E90 [N] | R90 [N] |
| 300 | 1220 | 350 | 1970 | 290 | 720 |
