Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj ili RAL 9016 beloj boji (C16), mat.
Osovina
Plastika termoplastika (poliactela POM), u crnoj ili RAL 9016 beloj boji (C16), mat.
Standardne verzije
- CFTX-SH: Otvor za vijke sa upuštenom glavom

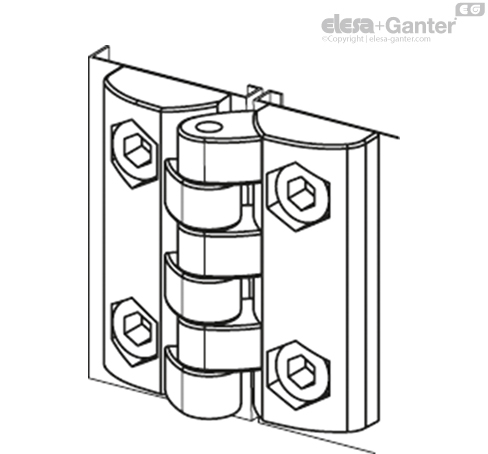

- CFTX-EH: Prolazni otvori sa unutrašnjim šestouglom, dostupni i za cilindrične vijke. Ova šarka sa čaurom ili zaglavnikom može da se postavi u montažni otvor upotrebom šestougaonih navrtki ili vijaka sa šestougaonom glavom.
Napomena
Obrtni ugao (referentna vrednost)
Maks. 200° (-20° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFTX.40 | 300 | 1500 | 300 | 1500 | 200 | 750 |
| CFTX.49 | 500 | 2900 | 400 | 3000 | 300 | 1600 |
| CFTX.65 | 800 | 4500 | 800 | 4400 | 500 | 2200 |
