Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (polipropilen PP), u crnoj boji, mat
Standardne verzije
Otvori za vijke sa upuštenom glavom
- CFTX-PP: Sa osovinom od nerđajućeg čelika AISI 303.

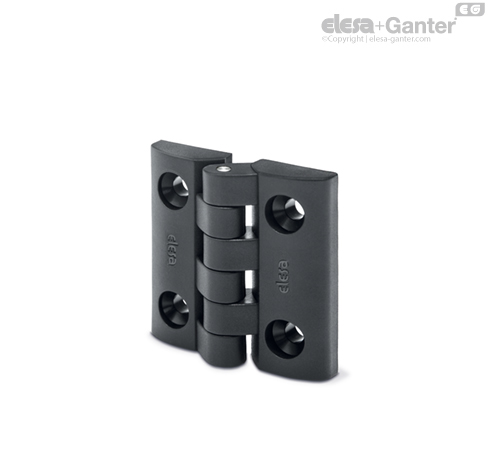

- CFTX-PP-TT: Sa osovinom od titana stepena 2
Napomena
Obrtni ugao (Referentna vrednost)
Maks. 200° (-20° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
Funkcije i primene
Šarke od polipropilena pogodne su za primene kod kojih postoji kontakt sa hemijskim supstancama i/ili koje zahtevaju često pranje kiselinama ili baznim sredstvima za čišćenja (npr. hemijskoj, prerađivačkoj, farmaceutskoj, prehrambenoj, tekstilnoj ili papirnoj industriji).
Izvedba sa navojnom čivije od titana stepena 2 pruža maksimalnu hemijsku otpornost i pogodna je za upotrebu u veoma agresivnim sredinama, kao što je industrija galvanizacije i vožnja brodovima.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFTX.40 | 200 | 1100 | 200 | 1200 | 200 | 600 |
| CFTX.49 | 300 | 1700 | 300 | 1400 | 300 | 900 |
| CFTX.65 | 500 | 3000 | 500 | 2100 | 500 | 1400 |
