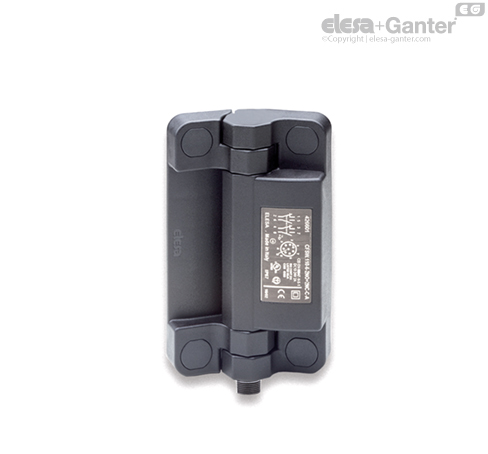

CFSW-C-C Šarke sa integrisanim sigurnosnim prekidačem Priključni prekidač dole

Funkcije i primene

• Šarke sa integrisanim sigurnosnim prekidačem sa integrisanim preklopnim sklopkama (ELESA-patent) pogodne su npr. za registrovanje stanja vrata i poklopaca na mašinama i postrojenjima.
• Šarka pruža stepen zaštite IP66 od talasa i jakih mlazova vode odn. IP67 od delovanja privremenog potapanja. Može se često prati i koristiti u svakim okruženjima u kojima je potrebna naročita čistoća i higijena – između ostalog zahvaljujući upotrebi delova od nerđajućeg čelika za zatvaranje tela šarke. Šarka je u laboratorijskim testovima pri uz pravilnu montažu bila otporna na visokopritisne mlazove vode koje npr. stvara kompresorski čistač.

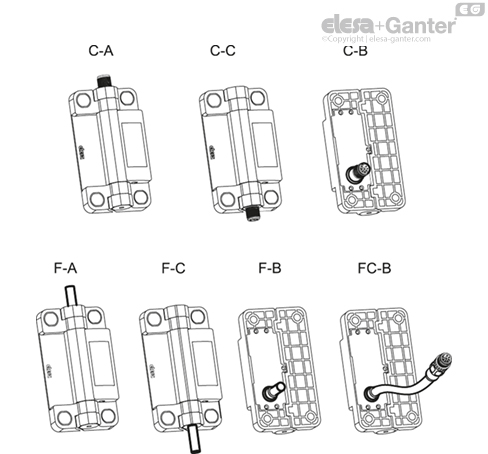

• Ograničena veličina, različite mogućnosti montaže i izlaza (kabl/tačka priključka) olakšavaju montažu ovog proizvoda na većinu standardnih aluminijumskih profila (minimalno 30 mm).
• Lako za montažu: ugrađeni sigurnosni prekidač je integrisan u šarku, što rezultira lakom i brzom montažom. Ovo je velika prednost u poređenju sa konvencionalnim sistemima koji zahtevaju odvojenu šarku i sigurnosni prekidač.
• Univerzalne mogućnosti: CFSW. šarke se mogu ugraditi na većinu aluminijumskih profila.
• Upotreba CFSW šarki omogućava sigurnosne primene do SIL3 u skladu sa IEC 62061. PLe u skladu sa EN ISO 13849-1 ili bezbednosnom kategorijom 4 u skladu sa EN 954-1 sa redundantnom strukturom.
• Maksimalni radijus savijanja za oblik F sa 8-polnim kablom je 30 mm; može se koristiti samo za trajnu ugradnju.

Obrtni ugao (referentna vrednost)

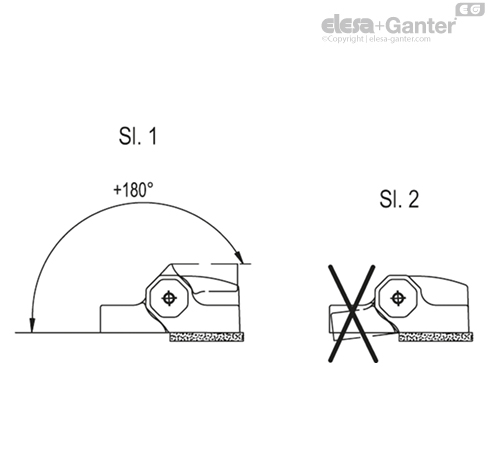

Maks. 180° (0° i +180°, gde je 0° uslov u kome su dve polovine šarke u istoj ravni, sl.1). Ugao pod kojim se dostižu tačke prebacivanja (pogledajte „Ugrađeni sigurnosni prekidač i održavanje“) je zagarantovan iz ove pozicije. Uslov pod kojim se dve polovine šarke nalaze u istoj ravni mora biti dobro definisan kako bi se sprečilo opterećenje šarke pod negativnim uglom.



Testovi izdržljivosti	Aksijalno opterećenje	Radijalno opterećenje	Opterećenja pri 90°
Br. artikla	Maks. statičko opterećenje Sa [N]	Maks. statičko opterećenje Sr [N]	Maks. statičko opterećenje S90 [N]
CFSW.110	2100	2800	1300

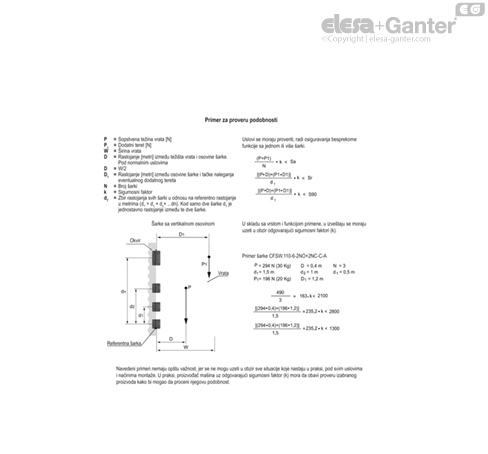

Za CFSW. šarke sa ugrađenim višestrukim sigurnosnim prekidačima koji se koriste kao zaštitni uređaj, maksimalno statičko opterećenje je dato kao orijentaciona vrednost (Sa, Sr, S90), iznad ove granične vrednosti materijal može da pretrpi oštećenje i funkcionalnost šarki može biti oštećena. Naravno, ovoj vrednosti se mora dodati faktor sigurnosti koji odgovara važnosti i nivou performansi specifične primene. Kapaciteti opterećenja prikazani u tabelama koji se odnose na različite šarke su rezultat testova sprovedenih u našim laboratorijama na kontrolisanoj temperaturi i vlažnosti (23 °C - 50% relativne vlažnosti) pod specifičnim uslovima upotrebe i u ograničenom vremenskom periodu





Ugrađeni sigurnosni prekidač i održavanje

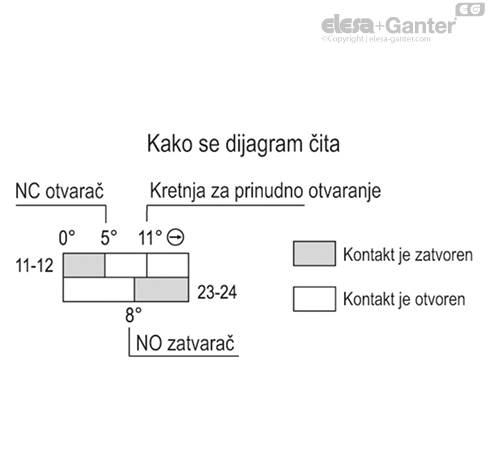

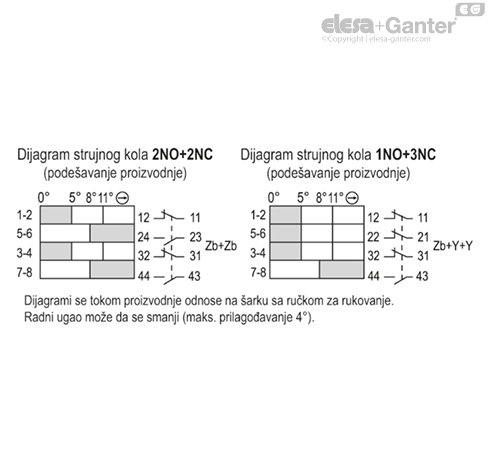

• Radni ugao (pogledajte šemu kretanja) je podešen na 5° (preporučujemo da se ovo proveri prema standardu UNI EN ISO 13857).
• Da bi se garantovala bezbednosna funkcija, šarka mora biti rotirajuća za najmanje 11° (pogledajte dijagram putanje), što je ekvivalentno otvaranju NC kontakta od strane operatera (pozitivno otvaranje).
• Pre ugradnje šarke može se promeniti ugao otvaranja, npr. na primer do minimalne širine od 2° za posebno velika vrata (ova minimalna vrednost je određena u laboratorijskim ispitivanjima na određenim uređajima pod određenim uslovima temperature, opterećenja i vlažnosti). Operacija se može izvršiti pomoću PH odvijača okretanjem zavrtnja za podešavanje u smeru kazaljke na satu (slika 6).

Ova operacija se mora vršiti postepeno, s vremena na vreme proveravajući ugao otvaranja vrata; ako su vijci previše zategnuti, NC kontakt može biti otvoren čak i kada su vrata zatvorena.U ovom slučaju, vijak se mora olabaviti okretanjem u smeru suprotnom od smera kretanja kazaljki na satu dok šarka ponovo ne proradi.Takođe, vijak za podešavanje ne sme biti previše labav kako bi se sprečilo da se glava vijka sudari sa telom šarke usled nepravilnog pozicioniranja radnog klizača.U tom slučaju, vijak se mora pritegnuti okretanjem u smeru kretanja kazaljki na satu dok šarka ponovo ne proradi.

Nakon što je podešavanje završeno, sigurnosni utikač mora da odgovara (ne može se ukloniti) da bi se obezbedila klasa zaštite IP66/IP67 (slika 7).

Funkcionalne tačke prikazane na dijagramu pomeranja podležu istim varijacijama kao i radni uglovi (npr. ugao 2°, pozitivan ugao 8°).

U normalnim uslovima rada, ugao uključivanja može da se poveća na 3° kada se dostigne mehanički radni vek.

Preporučujemo da proverite besprekorno funkcionisanje CFSW. šarke pre puštanja u rad i redovno nakon toga.

Ako su zaštitna vrata otvorena, mašina se mora odmah zaustaviti. Ako su zaštitna vrata otvorena pod bilo kojim uglom, mašina ne sme da se pokrene.









Upozoravajuće napomene

• Izbor i korišćenje CFSW. šarki predstavlja odgovornost rukovaoca, koji mora da proveri da li je njihova upotreba u skladu sa lokalnim bezbednosnim propisima.
• Upotreba CFSW. šarki uvek zahteva poznavanje i poštovanje sigurnosnih propisa, uključujući UNI EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119 i EN ISO 12100.
• Šarke smeju da montiraju i povezuju samo stručnjaci i da ih redovno proveravaju da li ispravno funkcionišu.
• Šarka sa integrisanim sigurnosnim prekidačem ne bi trebalo da se koristi u okruženjima sa čestim promenama temperature ili u prisustvu eksplozivnih ili zapaljivih gasova.
• Struktura CFSW šarki se ne sme menjati i zadnji poklopac ne sme da se uklanja: nepravilna instalacija ili neovlašćeno korišćenje šarke sa ugrađenim sigurnosnim prekidačem može učiniti zaštitu neefikasnom i izazvati ozbiljnu štetu
• Za vreme skladištenja treba obratiti pažnju na okolne uslove.

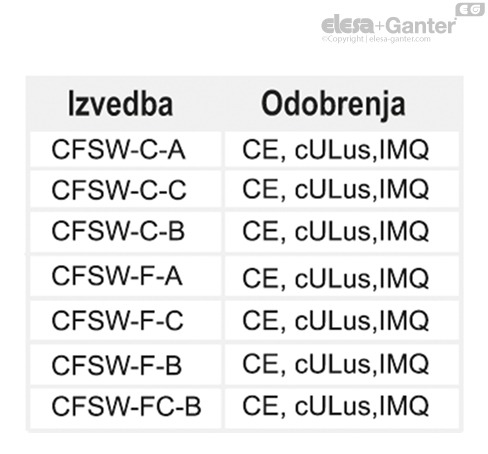

Napomena: U CFSW. se može koristiti kategorija upotrebe AC 15 2A 24V, iako ova kategorija ne može biti sertifikovana od strane IMQ-a jer nije predviđena relevantnim standardima.

* Ciklus radnih procesa odgovara jednom zatvaranju i jednom otvaranju, što zahteva EN60947-5-1 zahtev.

** Koristite zaštitne utikače da biste obezbedili klasu zaštite IP66/IP67 (slika 7)

Za CFSW-C (utična spojnica), kupac je odgovoran za proveru stepena zaštite koji pruža utična spojnica korišćenog kabla.

Pribor na zahtev

• FC.M12x1: Kabl 8-polni sa M12 priključnom spojnicom, dug 5 ili 10 metara

• PMW.: Montažna ploča za profile T-žlebova.

• CN-SFT: Sigurnosni upravljački uređaj za kategoriju 3 i 4.

Posebne verzije na zahtev

• Ugao prebacivanja šarke različit od 0° do 180°, sa različitim kontaktnim blokovima.
• Normalno zatvoreni (NC) i normalno otvoreni (NO) kontakti, blokiranje (do 4 NC).
• Normalno otvoren (NO) i normalno zatvoren (NC).

Napomena o montaži

CFSW. Šarka može da se montira na različite načine:

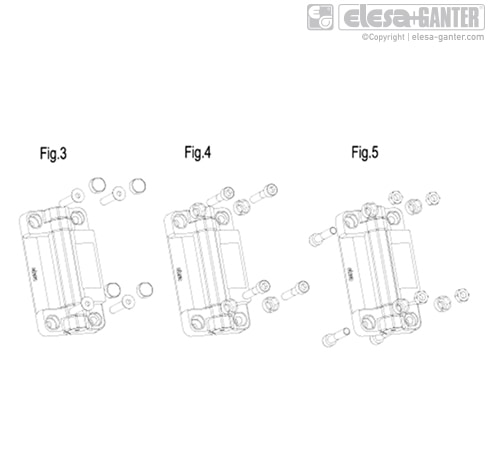

• Korišćenjem vijka sa upuštenom glavom sa unutrašnjim šestouglom M6 (nije uključeno u obim isporuke) i zaštitnom kapicom koji se nalazi u kompletu (slika 3).
• Korišćenjem cilindričnog vijka sa unutrašnjim šestouglom M6 (nije uključeno) uz korišćenje čaure koja se nalazi u kompletu (slika 4).
• Šestougaonim navrtkama M6 (nisu u obimu isporuke) koristeći čauru koja se isporučuje u kompletu (sl.5). Pričvrstite stranu šarke sa mikro prekidačem na fiksnu komponentu (nosač okvira), a drugu stranu na vrata.
• Pričvrstite stranu šarke sa mikro prekidačem na fiksnu komponentu (nosač okvira), a drugu stranu na vrata.

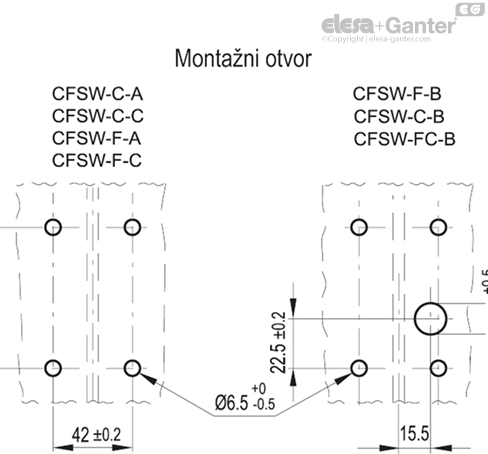

• Minimalno rastojanje između otvora, zidnog priključka i prečnika montažnih vijaka treba da bude maksimalno 0,5 mm. Obrtni moment pritezanja od po 10 Nm ne bi trebalo da se prekorači.
• Ograničavanje ugla okretanja samom šarkom nije dozvoljeno; za to se mora obezbediti poseban mehanički graničnik.

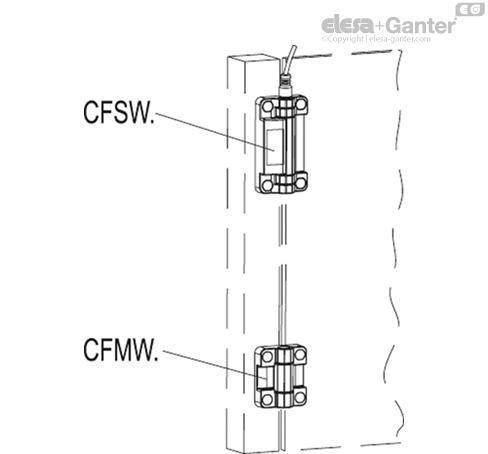

• CFSW se obično primenjuje pojedinačno ili sa više dodatnih CFMW šarki CFMW. . Ako se vrata otvaraju horizontalno ili imaju ograničenu težinu, moguće je koristiti samo jednu šarku.
• Priključni kablovi moraju uvek biti zaštićeni od mehaničkih oštećenja.

Kontakti i kablovi

Ugrađeni sigurnosni prekidač je dostupan sa 4 kontakta (po izboru NO ili NC).

• Normalno zatvoren kontakt NC: pogodan za sigurnosne aplikacije, više NC smanjuje mogućnost grešaka.
• Normalno otvoren kontakt NO: pogodan za sigurnosne primene, više NO smanjuje mogućnost grešaka.

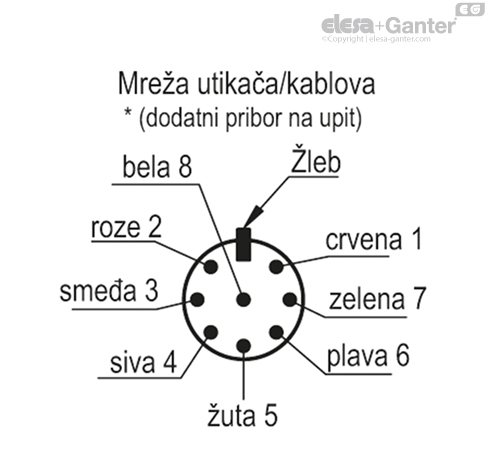

• Kabl sa M12x1 utičnim spojem prema dijagramu.
• Nemojte koristiti sigurnosne module koji omogućuju resetovanje sa istovremeno uključenim ulaznim signalima. Prilagodite vreme detektovanja signala za upotrebu sigurnosnog PLC-a.
• Pri upotrebi sigurnosnog upravljačkog uređaja CN-ESC osiguran je pravilan rad.
