Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima, samogasiva, setifikovana UL-94 V0, crna, mat.
Osovina
Čivija, nerđajući čelik AISI 303
Standardne verzije
- CFJ-AE-V0-B: Navojna čaura od mesinga, niklovana sa otvorom.
- CFJ-AE-V0-p: Navojna čivija od čelika, pocinkovana.
Napomena
Funkcije i primene

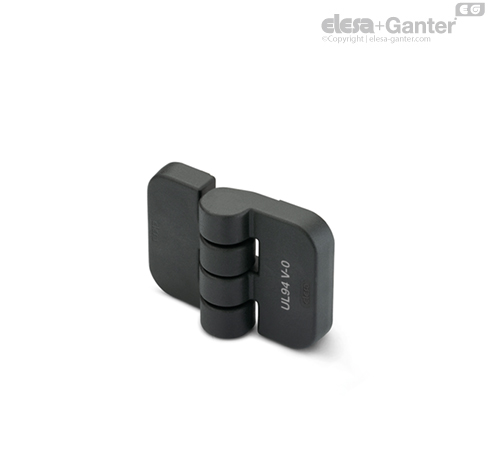

Šarka CFJ-AE-V0 može da se koristi u svim oblastima za koje posebni propisi zahtevaju upotrebu protivpožarnih materijala.
Osovina je u potpunosti umetnuta u telo šarke (ELESA patent) i zbog toga ne može da se ukloni. Na taj način se sprečava manipulacija.
Ova svojstva čine šarku posebno pogodnog za zaštitu od krađe.
Obrtni ugao (Referentna vrednost)
Maks. 275º (-95° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenje kod 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFJ.50-AE-V0 B-M6 | 900 | 2000 | 1200 | 2200 | 600 | 1000 |
| CFJ.50-AE-V0 p-M6x17 | 900 | 2000 | 1300 | 3200 | 700 | 1200 |
