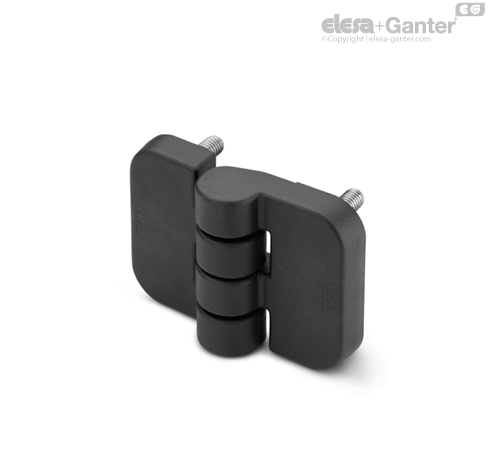

CFJ-p Šarke sa zaštitom od manipulacije Sa vijkom sa navojem do kraja

Funkcije i primene

Osovina je u potpunosti umetnuta u telo šarke (ELESA patent) i zbog toga ne može da se ukloni. Na taj način se sprečava manipulacija.

Ova svojstva čine šarku posebno pogodnog za zaštitu od krađe.

Obrtni ugao (referentna vrednost)

Maks. 275º (-95° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.





Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFJ.50 B-M6	730	4170	2220	4450	710	2250
CFJ.50 p-M6x17	1420	4410	2180	4350	510	2220
CFJ.50 EH-6	1740	3470	1490	2970	460	2120
CFJ.50-R B-M6-SH-6	1480	2780	1310	2490	390	1900
