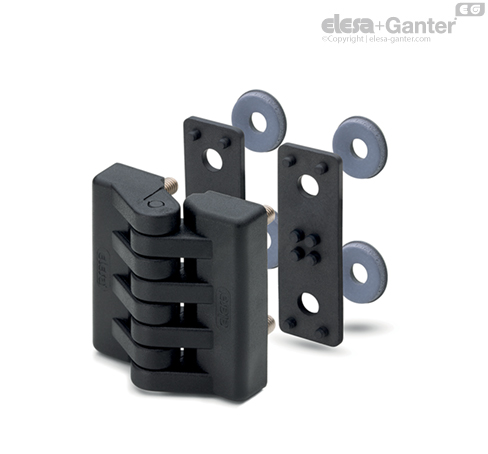

CFAX-p-IP Šarke sa zaptivkom Sa vijkom sa navojem do kraja

Obrtni ugao (referentna vrednost)

Maks. 215° (-35° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.

Karakteristike

Šarke CFAX-IP omogućuju zaptivanje prema stepenu zaštite IP69K.

Stepen zaštite važi za oba smera: sa spoljašnje strane ka unutra i obratno.



Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenje kod 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900

Napomena o montaži

• Postavite četvrtaste zaptivne prstene iza šarke.

• Montirajte šarku na spoljašnjoj strani vrata.

• Nivelišite zaptivne podloške prema otvorima za pričvršćivanje. Zaptivni prsten je okrenut ka vratima.

• Osigurajte šarku u zavisnosti od debljine vrata pomoću vijka koji ima odgovarajuću dužinu (CFAX-B-IP) ili pomoću navrtke (CFAX-p-IP).
