Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), crna, mat.
Osovina
Nerđajući čelik AISI 303.
Standardne verzije

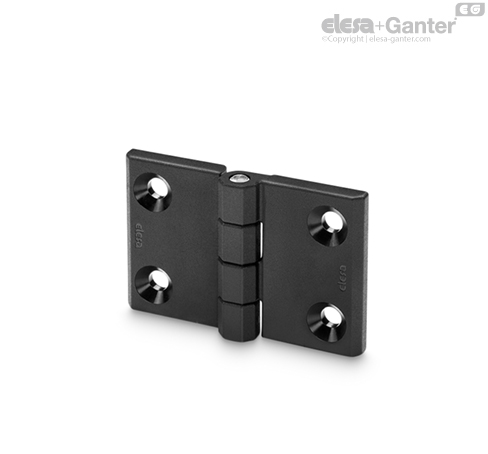

- CFM-L-A: Otvori za vijke sa upuštenom glavom, Telo šarke istih dimenzija.
- CFM-L-B: Otvori za vijke sa upuštenom glavom, Telo šarke različitih dimenzija.
Napomena
Obrtni ugao (referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maks. statičko opterećenje
Sa [N] | Maks. statičko opterećenje
Sr [N] | Maks. statičko opterećenje
S90 [N] |
| CFM-L-A.50-76 SH-6 | 600 | 1500 | 1000 |
| CFM-L-A.60-120 SH-8 | 900 | 2300 | 700 |
| CFM-L-B.50-63 SH-6 | 800 | 1600 | 1000 |
| CFM-L-B.60-90 SH-8 | 1000 | 2000 | 800 |
Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
