Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj ili sivoj boji RAL 7040 (C33), mat
Osovina
Plastika termoplastika (poliamid PA), u crnoj boji.
Standardna verzija
Otvor za M6 vijke sa upuštenom glavom

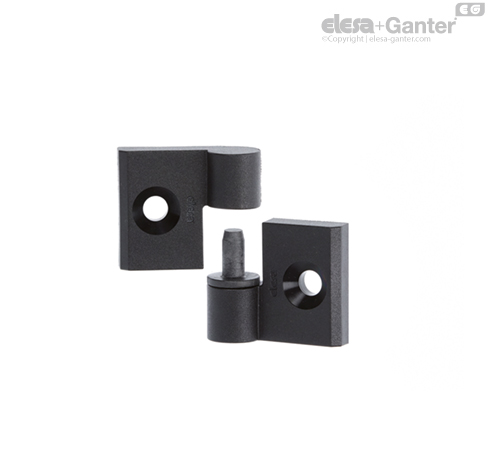

- CFGY-D: Čivija pričvršćena na desnoj polovini šarke, leva polovina sa mogućnošću brze demontaže
- CFGY-S: Čivija pričvršćena na levoj polovini šarke, desna polovina sa mogućnošću brze demontaže
Napomena
Funkcije i primene

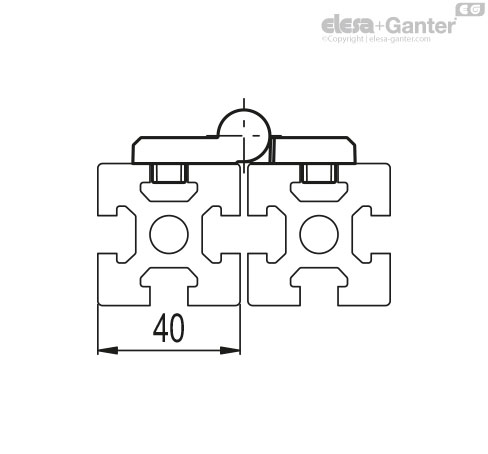

Ovaj tip šarke može da se koristi kod profila od 40 mm, sa žlebovima od 8 do 10 mm.

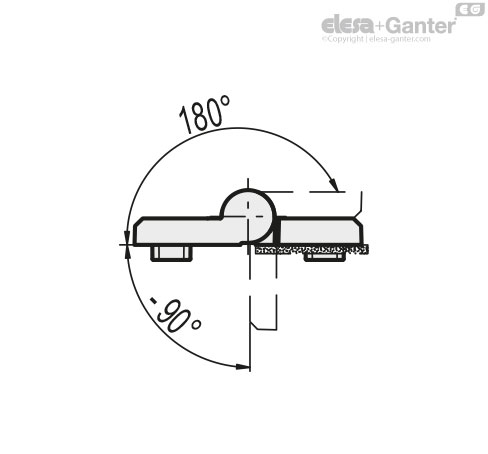

Obrtni ugao (Referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
