Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), crna, mat.
Osovina
Plastika termoplastika (poliamid PA), u crnoj boji.
Standardne verzije
Otvori za vijke sa upuštenom glavom

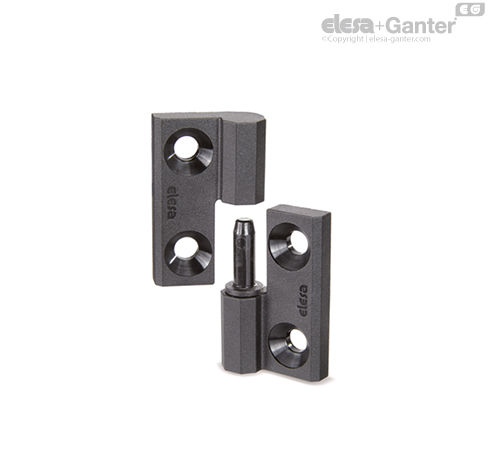

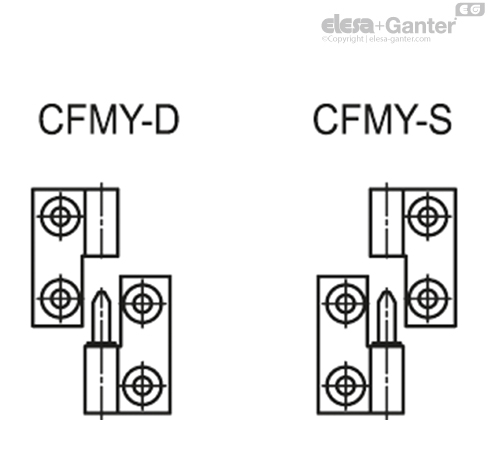

- CFMY-D: Čivija pričvršćena na desnoj polovini šarke, leva polovina sa mogućnošću brze demontaže
- CFMY-S: Čivija pričvršćena na levoj polovini šarke, desna polovina sa mogućnošću brze demontaže
Napomena
Obrtni ugao (referentna vrednost)
Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
| Br. artikla | Maks. statičko opterećenje
Sa [N] | Maks. statičko opterećenje
Sr [N] | Maks. statičko opterećenje
S90 [N] |
| CFMY.40 | 800 | 500 | 400 |
| CFMY.50 | 1200 | 1100 | 700 |
| CFMY.60 | 2050 | 1600 | 1250 |
Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
