CFMY-NL-M-S
CFMY-NL
Odvojiva šarka
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Otvori za vijke sa upuštenom glavom
Ugao spojnice od 0 stepeni: pogodno za brzu izradu obodne zaštite ili pregradnog zida koji može jednostavno da se menja ili pomera (sl. 1).
Sistem za zaključavanje/otključavanje sa ugrađenim ključem:
Sistem za zaključavanje/otključavanje sa šestaugaonom ključaonicom:
Ugao spojnice 90 stepeni: pogodan za montažu/demontažu vrata na konstrukciji ili okviru (sl. 2).
Sistem za zaključavanje/otključavanje sa ugrađenim ključem:
Sistem za zaključavanje/otključavanje sa šestaugaonom ključaonicom:
Maks. 195° (-15° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.

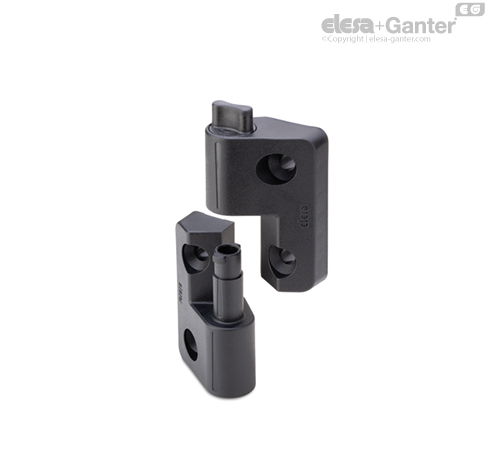

Šarka CFMY-NL je koncipirana za vrata koja se mogu skidati sa mehaničkom bravom, koja se može aktivirati imbus ključem ili ključem. Tako se dve strane šarke mogu međusobno aksijalno zaključati, tako da se vrata ne mogu nehotice podići i izvaditi.
Zahvaljujući tome, mehanička brava omogućuje upotrebu proizvoda na vratima sa horizontalnom osovinom (npr. otvori) i sprečava izvlačenje i kada se nehotice otvore (sl. 3).
| Testovi izdržljivosti | Aksijalna nosivost* | Radijalno opterećenje | Opterećenje kod 90° |
| Br. artikla | Maks. statičko opterećenje Sa [N] | Maks. statičko opterećenje Sr [N] | Maks. statičko opterećenje S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
* u suprotnom smeru spojnice dve strane
Ugao spojnice 0°:
Ugao spojnice 90°:
