Dizajn
Oblik
- A: Sa otvorima za vijke sa upuštenom glavom
- B: Sa otvorima za vijke sa upuštenom glavom i vencima za centriranje
Dizajn NI
Krilo šarke
Nerđajući čelik, Nerđajuće, nemački br. materijala 1.4405
martenzitno (C1)
- crni, RAL 9005, strukturno mat SW
Igle šarki
Nerđajući čelik AISI 440B
Podmetači
Nerđajući čelik, AISI 14310 LHC
podmazano posebnom mašću
Dizajn A4
Krilo šarke
Nerđajući čelik, AISI 316 A4
Mat peskiran GS
Igle šarki
Nerđajući čelik, AISI 318 LN
- podmazano posebnom mašću, u skladu sa FDA, klasa H1
Podmetači
Nerđajući čelik, AISI 316 Ti
podmazano posebnom mašću, u skladu sa FDA, klasa H1
Informacija

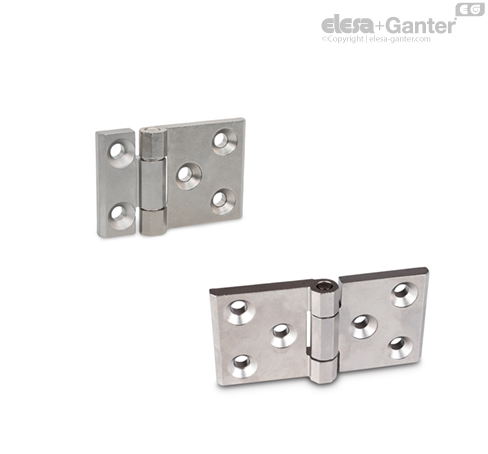

Horizontalno produžene šarke od nerđajućeg čelika za teške uslove rada GN 237.3 su dizajnirane za upotrebu u teškim uslovima. Povećane pričvrsne udaljenosti i dodatni montažni otvor poboljšavaju primenu sile na okolnoj konstrukciji. Igle šarki su pritisnute sa pozitivnim naleganjem i tako omogućavaju da se šarke koriste u slučaju jakih vibracija i udara.
Čivije šarki su presovane u ravni tako da omogućuju upotrebu šarki (Dizajn NI) pri jakim vibracijama i potresima. Šarke za velika opterećenja (Dizajn A4) mogu se koristiti i u posebno agresivnim okruženjima zahvaljujući upotrebljenim materijalima. Povoljni spojevi trenja komponenti šarki i podmazivanja smanjuju habanje na minimum.
Oblik B ima vence za centriranje koji sprečavaju bočno klizanje pri velikim opterećenjima i na taj način štite pričvrsne vijke od nedozvoljenih poprečnih sila.
