Informacija
Krila šarki GN 2291 se mogu kombinovati sa setovima čivija za kreiranje pojedinačnih varijanti šarki.GN 2290 Set čivija u individualizovanim izvedbama šarki.
Zbog većeg rastojanja između otvora, od dužine krila šarki od l2 ≥ 250 mm moguće je kreirati individualne dužine skraćivanjem krila šarki.
Napomena za montažu

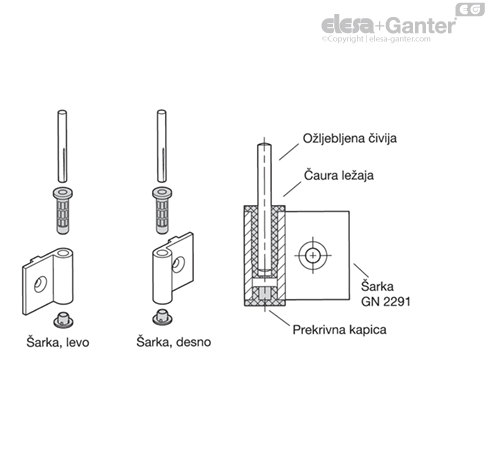

Leve/desne šarke
Desne ili leve šarke se mogu napraviti postavljanjem posteljice ležaja u krilo šarke u odgovarajućem smeru.

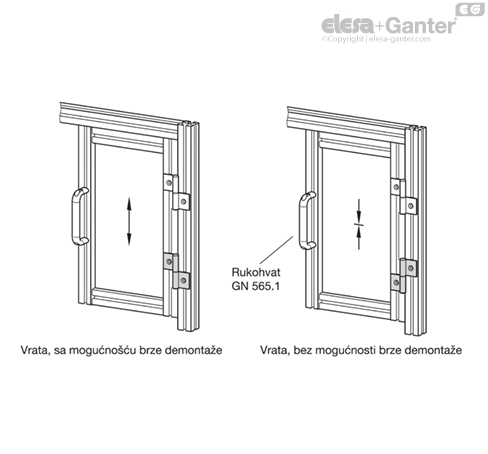

Pričvršćivanje na okviru vrata
Prilikom montaže vrata sa mogućnošću brze demontaže, potrebno je pričvrstite dve iste šarke na okvir vrata.
Ako vrata treba da se osiguraju od odvajanja, moraju biti pričvršćena najmanje jednom desnom i jednom levom šarkom.

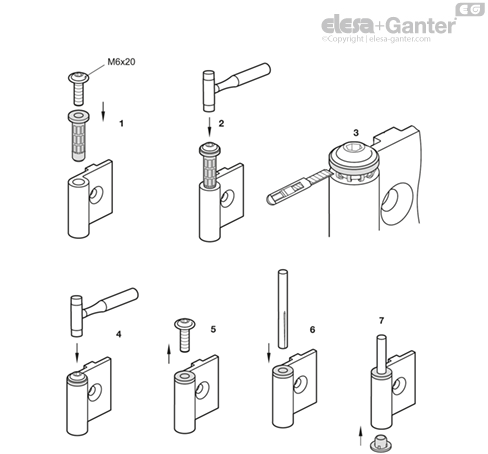

Napomena o montaži
1. Postavite posteljicu ležaja u željeni smer ugradnje na krilo šarke. Zatim umetnite vijak sa vencem, kao što je vijak sa sočivastom glavom ISO 7380 u posteljicu ležaja da biste zaštitili venac posteljice ležaja od oštećenja prilikom zabijanja.
2. Zabijajte posteljicu ležaja dok se između kragne čaure ležaja i krila šarka ne kreira razmak od oko 1 mm.
3. Pomoću noža uklonite ugao kreiran na posteljici ležaja.
4. Zabijte samo posteljicu ležaja u potpunosti.
5. Uklonite vijak.
6. Zabijte ožlebljenu čiviju u posteljicu ležaja.
7. Postavite prekrivnu kapicu na drugu stranu krila šarke.
Ostale posteljice ležaja se postavljaju prema tačkama 1 do 5.
