Dizajn
Indeks
- Br. 2: Za trodelne šarke sa kratkim srednjim krilom
- Br. 3: Za trodelne šarke sa produženim srednjim krilom

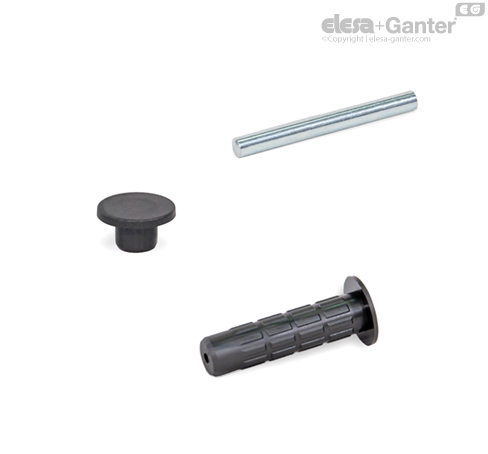

Posteljica ležaja/prekrivna kapica
Plastika termoplastika (poliamid PA)
U grafitnosivoj boji, RAL 7024 GR
Ožljebljena čivija ISO 8741
Pocinkovani čelik, pasiviran u plavoj boji
Informacija
Setovi čivija GN 2290 su koncipirani kao pribor za krila šarki GN 2291 dizajnirane su za montažu individualnih varijanti šarki.
Setovi čivija sa indeksom 1 su dizajnirane za šarke sa dva krila šarki, a sa indeksom 2 i 3 za šarke sa tri krila šarki. Pri tome se indeks 2 koristi isključivo za kratka srednja krigla dužine od 40 mm. Kod dužih srednjih krila potrebno je koristiti indeks 3.
Napomena za montažu
Leve/desne šarke
Desne ili leve šarke se mogu napraviti postavljanjem posteljice ležaja u krilo šarke u odgovarajućem smeru.
Pričvršćivanje na okviru vrata
Prilikom montaže vrata sa mogućnošću brze demontaže, potrebno je pričvrstite dve iste šarke na okvir vrata.
Ako vrata treba da se osiguraju od odvajanja, moraju biti pričvršćena najmanje jednom desnom i jednom levom šarkom.
Napomena o montaži
1. Postavite posteljicu ležaja u željeni smer ugradnje na krilo šarke. Zatim umetnite vijak sa vencem, kao što je vijak sa sočivastom glavom ISO 7380 u posteljicu ležaja da biste zaštitili venac posteljice ležaja od oštećenja prilikom zabijanja.
2. Zabijajte posteljicu ležaja dok se između kragne čaure ležaja i krila šarka ne kreira razmak od oko 1 mm.
3. Pomoću noža uklonite ugao kreiran na posteljici ležaja.
4. Zabijte samo posteljicu ležaja u potpunosti.
5. Uklonite vijak.
6. Zabijte ožlebljenu čiviju u posteljicu ležaja.
7. Postavite prekrivnu kapicu na drugu stranu krila šarke.
Ostale posteljice ležaja se postavljaju prema tačkama 1 do 5.
