Dizajn
Nerđajući čelik, AISI 304 NI
Mat, površinski izbrušeno MT
Informacija

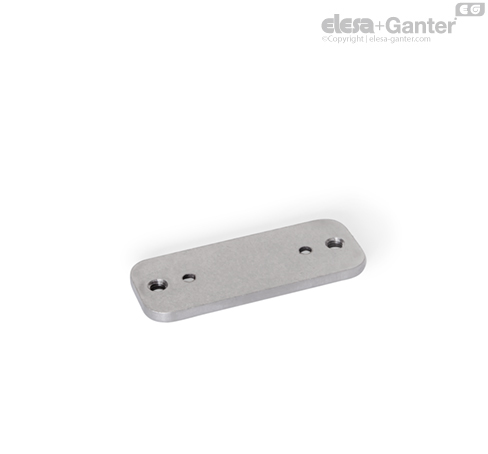

Dimenzije navojnih ploča sa unutrašnjim navojem od nerđajućeg čelika sa unutrašnjim navojem GN 7247.4 su dizajnirane kao pribor za pričvrsne prirubnice sledećih višezglobnih šarki: GN 7241 GN 7243 i GN 7247 .
Navojne ploče od nerđajućeg čelika se pričvršćuju spolja kroz prolazne otvore u zidu kućišta, alternativno zavarivanjem za unutrašnju stranu zida. U ovom slučaju se postiže efikasna zaštita od vandalizma i spoljašnja strana kućišta ostaje bez dodataka koji ne odgovaraju dizajnu ili ih treba potpuno izbegavati radi lakšeg čišćenja.
Upotreba navoja, navrtki i podloški potrebnih tokom montaže postaje suvišna. Nije potrebno složeno prethodno montiranje navedenih komponenti, kao ni kontra držanje prilikom pritezanja ili otpuštanja. Debljina ploče s odgovara minimalnoj dubini uvrtanja navoja d1 koja treba da se postigne u potpunosti.
Ako je potrebno, otvori d2 se mogu koristiti za prihvat čivija za stezanje i pozicioniranje, pomoću kojih se navojne ploče kao i višezglobne šarke mogu lako pozicionirati.
