GN 7243

Višezglobna šarka

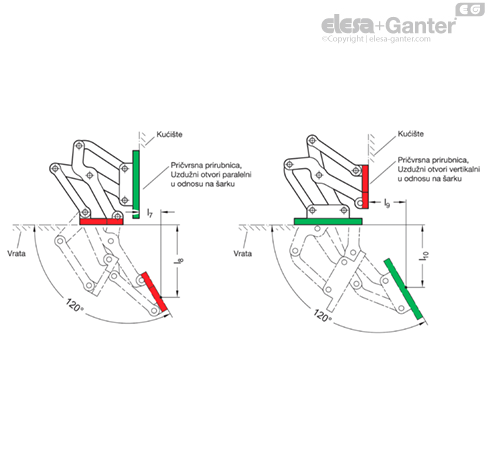

Višezglobna šarka GN 7243 se postavlja na unutrašnju stranu vrata, preklopki i poluotvora radi uštede prostora i zaštite od vandalizma. Šarka ima maksimalni ugao otvaranja od 120°, što znači da nudi dobru pristupačnost i pogodna je za primene sa srednjom debljinom krila vrata.

Korišćenjem ove vrste šarki, spoljašnjost kućišta ostaje bez dodataka koji ne odgovaraju dizajnu ili ih treba u potpunosti izbegavati u cilju brzog i lakog čišćenja.

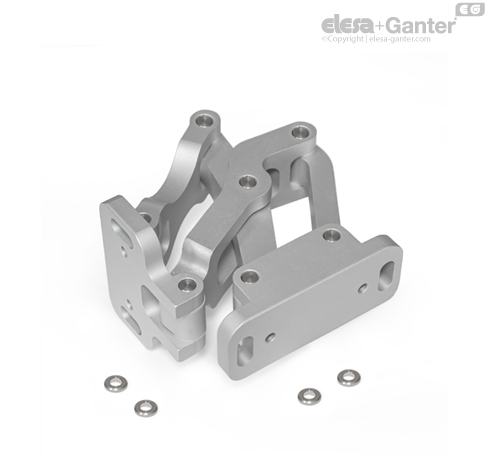

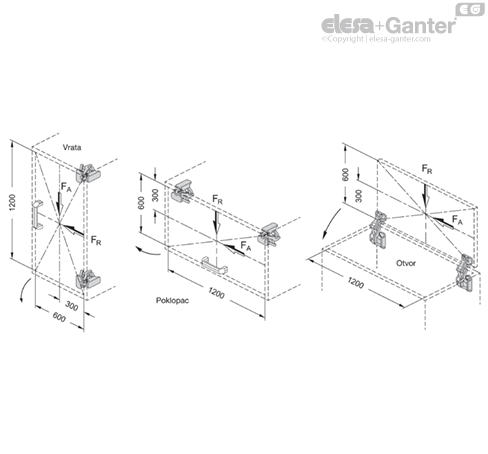

Višezglobne šarke se obično koriste u paru. Kod većih opterećenja, npr. usled velikih vrata, moguće je koristiti dodatne šarke kao zamenu. Za montažu se isporučuju četiri ojačane podloške kome mogu da se koriste sa pričvrsnim vijcima sa navojem veličine M6.

• Karakteristike nerđajućeg čelika

• Druge površine / boje

• Druge pričvrsne prirubnice

• Drugi ugao otvaranja

• Druge maks. debljine zida

• Drugi pokret podizanja



Višezglobne šarke se mogu podesiti u tri nivoa tokom montaže. Na primer, moguće je izjednačiti tolerancije ili podesiti potrebne kontaktne pritiske za zaptivke.

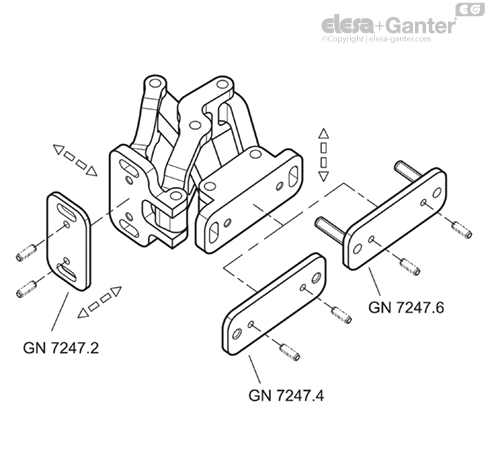

Dva nivoa se mogu podesiti pomoću paralelnih ili vertikalnih uzdužnih otvora na prirubnicama za pričvršćivanje. U trećem nivou, korekcije položaja se mogu izvršiti korišćenjem distancer podloški od nerđajućeg čelika  GN 7247.2 .

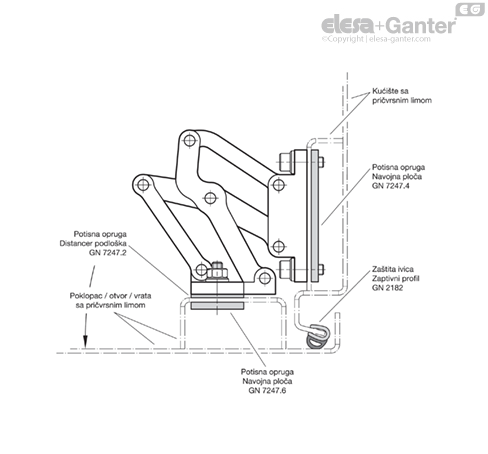

Navojne pločice sa unutrašnjim navojem od nerđajućeg čelika GN 7247.4  kao i navojne ploče od nerđajućeg čelika sa spoljašnjim navojem  GN 7247.6 dostupni su i za pričvršćivanje šarki. Drugi se može zavariti ili gurnuti kroz zid spolja i pričvrstiti. Ako je potrebno, otvori d₂ se mogu koristiti za prihvat čivija za stezanje i pozicioniranje, pomoću kojih se šarke mogu lako pozicionirati. Pored toga, ovo sprečava nenamerno uvrtanje ili proklizavanje pod opterećenjem. Nije moguće ukloniti čivije za naknadno podešavanje.

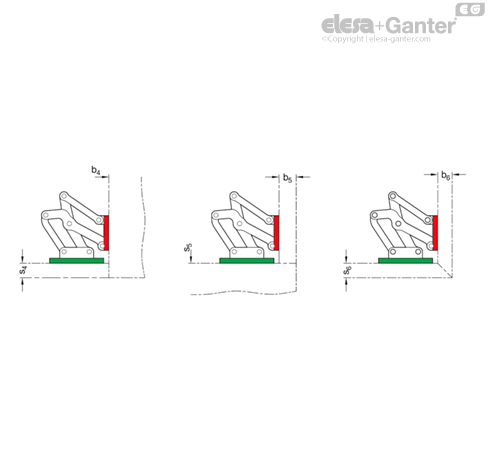

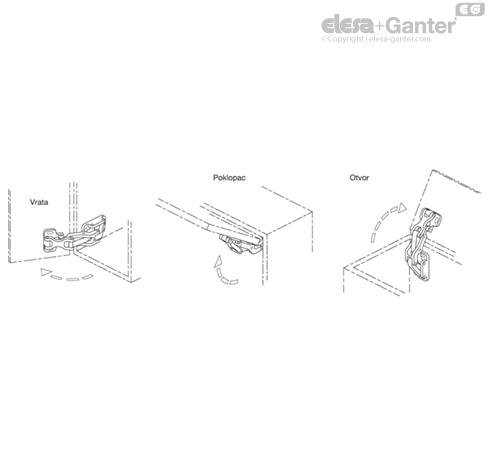

Vrata, preklopke i poluotvori mogu da se kreiraju tako da budi umetnuti, u ravni ili nagnuti. U zavisnosti od vrste ugradnje, ovo rezultira sledećim maksimalnim debljinama zidova ili dimenzijama savijanja za predviđene limene konstrukcije.

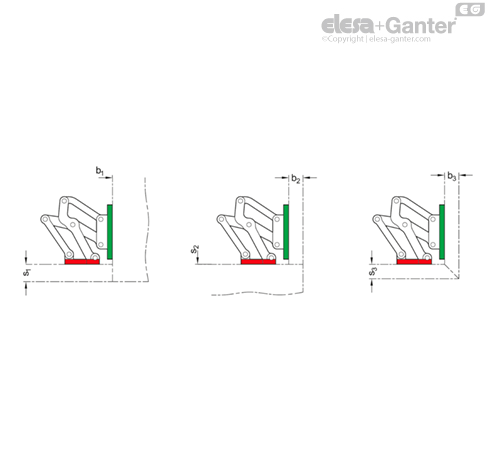

1. Pričvrsna prirubnica montirana na kućište uz uzdužne otvore raspoređene paralelno u odnosu na osu šarke:
