Dizajn
Nerđajući čelik, AISI 304 NI
Mat, površinski izbrušeno MT
Sa vijkom sa navojem do kraja
nerđajući čelik, AISI 304
utisnuto
Informacija

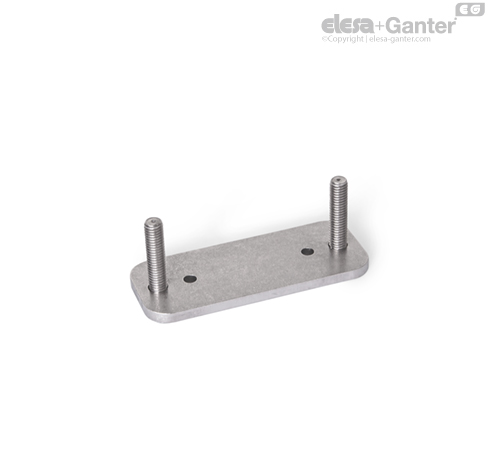

Dimenzije navojnih ploča od nerđajućeg čelika GN 7247.6 su dizajnirane kao pribor za montažne prirubnice sledećih šarki: GN 7241 GN 7243 i GN 7247 .
Navojne ploče od nerđajućeg čelika se pričvršćuju spolja kroz prolazne otvore u zidu kućišta, alternativno zavarivanjem za unutrašnju stranu zida. U ovom slučaju se postiže efikasna zaštita od vandalizma i spoljašnja strana kućišta ostaje bez dodataka koji ne odgovaraju dizajnu ili ih treba potpuno izbegavati radi lakšeg čišćenja.
Upotreba navoja, vijaka i podloški potrebnih tokom montaže postaje suvišna. Nije potrebno složeno prethodno montiranje navedenih komponenti, kao ni kontra držanje prilikom pritezanja ili otpuštanja.
Ako je potrebno, otvori d2 se mogu koristiti za prihvat čivija za stezanje i pozicioniranje, pomoću kojih se navojne ploče kao i višezglobne šarke mogu lako pozicionirati.
