Dizajn
Oblik
- L: Ugao za pričvršćivanje levo
- R: Ugao pričvršćivanja desno
nerđajući čelik, AISI 304
Mat, površinski izbrušeno MT
Klizni ležaj
Bronza
Bez održavanja
Informacija

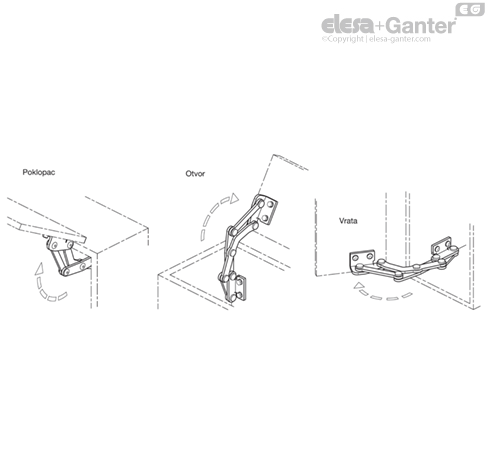

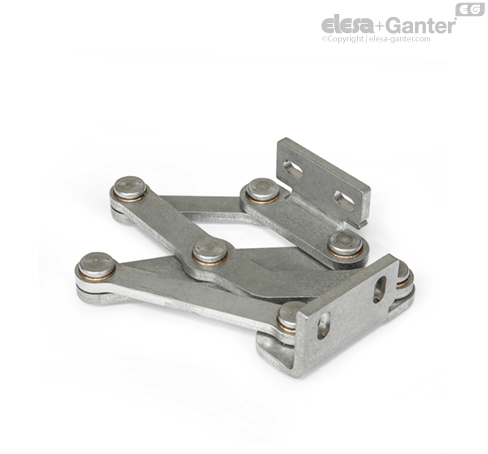

Višezglobne šarke od nerđajućeg čelika GN 7233 se postavljaju na unutrašnju stranu preklopki, poluotvora i vrata, radi uštede prostora i zaštite od vandalizma. Šarke imaju maksimalni ugao otvaranja od 120°, što znači da nude dobru pristupačnost i pogodne su za primene sa srednjom debljinom krila vrata.
Korišćenjem ove vrste šarki, spoljašnjost kućišta ostaje bez dodataka koji ne odgovaraju dizajnu ili ih treba u potpunosti izbegavati u cilju brzog i lakog čišćenja.
Višezglobne šarke od nerđajućeg čelika se obično koriste u paru, odnosno jedan oblik L i jedan oblik R se koriste za svaki otvor. Kod većih opterećenja, npr. usled velikih preklopki, moguće je koristiti dodatne šarke željenog oblika kao zamenu.
Položaj ugradnje - karakteristike zakretanja
Višezglobne šarke od nerđajućeg čelika se mogu proizvoljno pričvrstiti na kućište pomoću uglova za pričvršćivanje sa uzdužnim otvorima raspoređenim paralelno ili upravno na osu šarke. Ovo rezultira dvema prikazanim karakteristikama zakretanja.
Mogućnosti za podešavanje i pričvršćivanje

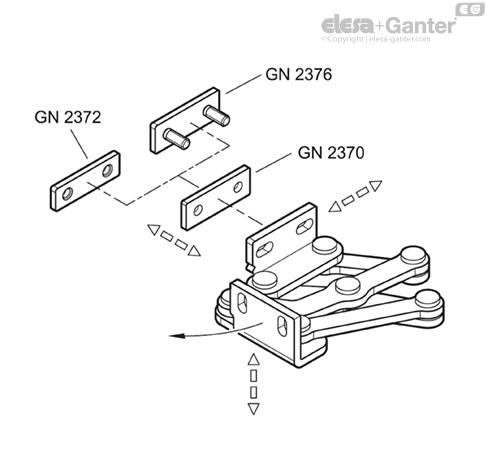

Višezglobne šarke od nerđajućeg čelika se mogu podesiti u tri nivoa tokom montaže. Na primer, moguće je izjednačiti tolerancije ili podesiti potrebne kontaktne pritiske za zaptivke.
Dva nivoa se mogu podesiti pomoću paralelnih ili vertikalnih uzdužnih otvora na uglovima za pričvršćivanje. U trećem nivou, korekcije položaja se mogu izvršiti korišćenjem distancer podloški od nerđajućeg čelika GN 2370 .

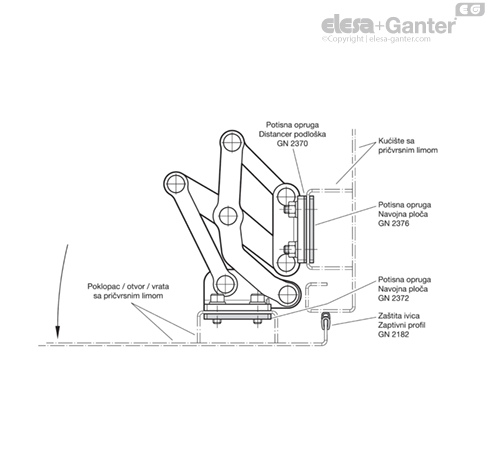

Navojne pločice sa unutrašnjim navojem od nerđajućeg čelika GN 2372 kao i navojne ploče od nerđajućeg čelika sa spoljašnjim navojem GN 2376 dostupni su i za pričvršćivanje šarki. Drugi se može zavariti ili gurnuti kroz zid spolja i pričvrstiti. Svi elementi pribora su dizajnirani za upotrebu na oba ugla za pričvršćivanje.
Konstrukcione varijante

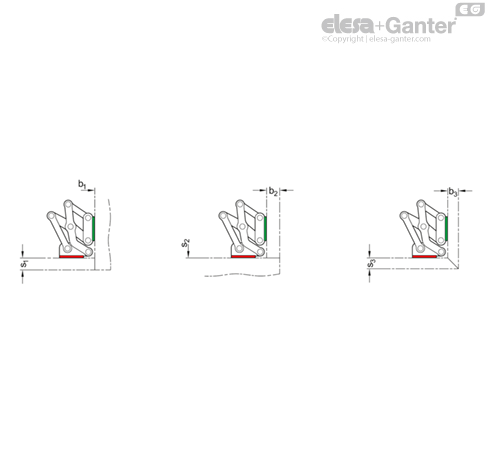

Preklopke, poluotvori i vrata mogu da se kreiraju tako da budi umetnuti, u ravni ili nagnuti. U zavisnosti od vrste ugradnje, ovo rezultira sledećim maksimalnim debljinama zidova ili dimenzijama savijanja za predviđene limene konstrukcije.
1. Ugao za pričvršćivanje montiran na kućište uz uzdužne otvore raspoređene vertikalno u odnosu na osu šarke:
| l1 | s1 maks. | b1 | s2 maks. | b2 maks. | s3 maks. | b3 maks. |
| 40 | 20 | 1 ... ∞ | 1 ... ∞ | 22 | 18 | 18 |
| 50 | 25 | 1 ... ∞ | 1 ... ∞ | 38 | 30 | 30 |
| 60 | 32 | 1 ... ∞ | 1 ... ∞ | 50 | 40 | 40 |
2. Ugao za pričvršćivanje montiran na kućište uz uzdužne otvore raspoređene paralelno u odnosu na osu šarke:
| l1 | s4 maks. | b4 | s5 | b5 maks. | s6 maks. | b6 maks. |
| 40 | 22 | 1 ... ∞ | 1 ... ∞ | 20 | 18 | 18 |
| 50 | 38 | 1 ... ∞ | 1 ... ∞ | 25 | 30 | 30 |
| 60 | 50 | 1 ... ∞ | 1 ... ∞ | 32 | 40 | 40 |
Prikazane konstrukcione varijante predstavljaju standardne uslove ugradnje. Ako se promeni položaj ugradnje šarki ili je jedna od dve debljine zida s ili b nije ispunjena, maksimalne dimenzije koje se mogu postići menjaju se nezavisno jedna od druge. To znači da debljine zida koje su veće od navedene mogu biti pokrivene istom veličinom šarki. Zbog toga se preporučuje jednostavna provera konstrukcije uz CAD ili eksperimentalnu postavku.
Opterećenje

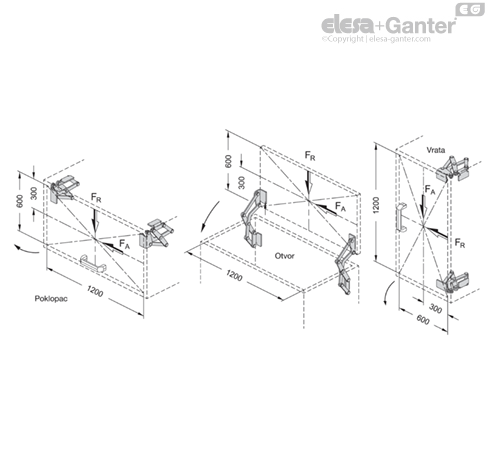

Maksimalno opterećenje višezglobnih šarki od nerđajućeg čelika koji je naveden u nastavku se odnosi na prikazane standardne primene i služi kao vodič za primene koje odstupaju od ovoga. Nastale sile dovode do blage, elastične deformacije, koja se može kompenzovati opcijama podešavanja, ako je to potrebno.
| Maks. opterećenje po paru šarki u N l1 | FA (aksijalno) | FR (radijalno) |
| 40 | 175 | 650 |
| 50 | 175 | 750 |
| 60 | 150 | 550 |
