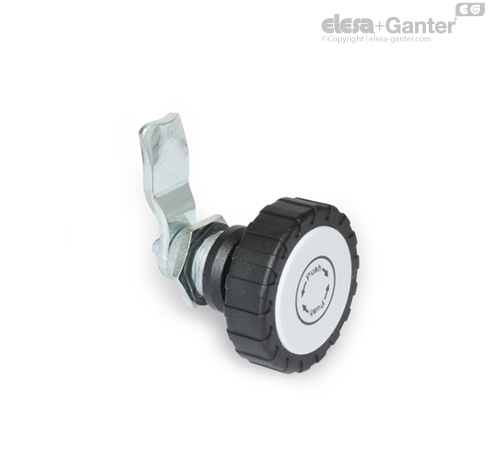

GN 115.9 Bravica sa sigurnosnom funkcijom Aktiviranje komandnim elementima, bez mogućnosti zaključavanja

Bravice GN 115.9 su opremljene Push to Turn sigurnosnom funkcijom. U oba krajnja položaja, klip zaključava obrtnu osu. Rotacija za 90° je moguća samo ako se komandni element pritisne odgovarajućim utičnim ključem i otpusti aretiranje pomoću sigurnosne čivije. Na ovaj način, klip je pouzdano zaštićen od samostalnog pomeranja ili pomeranja izazvanog vibracijama.

Rampe na klipu olakšavaju zatvaranje vrata. Različitim klipovima se može pokriti razmak klipova A od 4 do 32 mm.

Bravice GN 115.9 se isporučuju sa klipom koji je priložen zasebno.

• Pregled tipova bravica

• Karakteristike plastike

• Utični ključ GN 119.2

• Zaštitna kapica GN 120

• Ručke za otvaranje GN 120.1





Za montažu kreirajte otvor na vratima u skladu sa skicom.

Kada se ugradi, bravica se ubacuje kroz otvor sa prednje strane, šestougaona navrtka se može gurnuti preko klipa i zavrnuti sa zadnje strane.

U serijskoj proizvodnji, potreban montažni otvor na krilu vrata se obično izrađuje probijanjem ili laserom.

Za male serije i čelični lim debljine do 2 mm, perforator za lim GN 123 alat po izboru.

Pored toga, montažni otvor se može realizovati bušenjem / glodanjem prema prikazanim skicama.
