GN 115.1 Bravice Konstrukcija kućišta sa plastičnom oplatom, crna

Bravice GN 115.1 imaju manje dimenzije od standardnim bravica GN 115-WOE-ZD, GN 115-WSK-ZD, GN 115-WOE-L, GN 115-WOE-SST ili GN 115-WSK-SST zbog čega su savršene za primenu na ograničenom prostoru ili za zahteve za decentan izgled.

Zaključavaju se ograničenom rotacijom aktuatora za 90°, što pomera klip u zaključani položaj iza okvira. Rampe na klipu olakšavaju ovaj proces.

Razmak između klipova A od 7,5 / 13,5 mm i 19,5 mm može se pokriti različitim klipovima.

Bravice koje se zaključavaju (oblik SCK i SC) se isporučuju sa 2 ključa. Ključ može da se izvuče u oba krajnja položaja. Zaključavanje je standardno, tako da se svaka brava može otvoriti istim ključem.

Bravice GN 115.1 se isporučuju sa labavim klipom, izuzev oblika SC.

• Utični ključ GN 119.2

• Zaštitne kapice GN 120

• Brava sa različitim kombinacijama

• IP vrsta zaštite

• Karakteristike nerđajućeg čelika

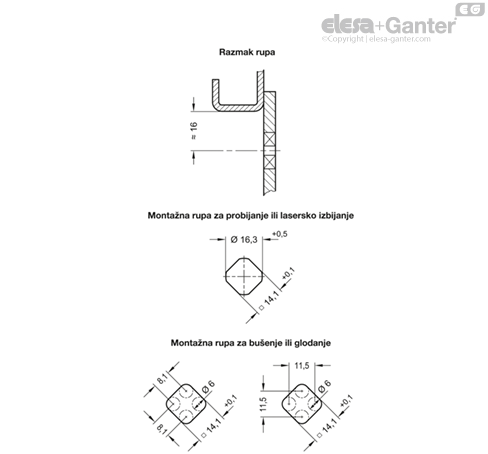

Za montažu, vrata ili poklopac ili otvor imaju rupu kao što je prikazano na skici.

Bravica je u montiranom stanju umetnuta spreda u otvor. Zatezna navrtka se zatim jednostavno pomera sa zadnje strane pomoću klipa i pričvršćuje se.

U serijskoj proizvodnji, potrebna rupa za montažu u krilu vrata se obično izrađuje probijanjem ili laserom.

Pored toga, montažni otvor se može realizovati bušenjem ili glodanjem prema prikazanim skicama.

Perforator za lim je za male serije i čelični lim debljine do 2 mm GN 123 alat po izboru.
