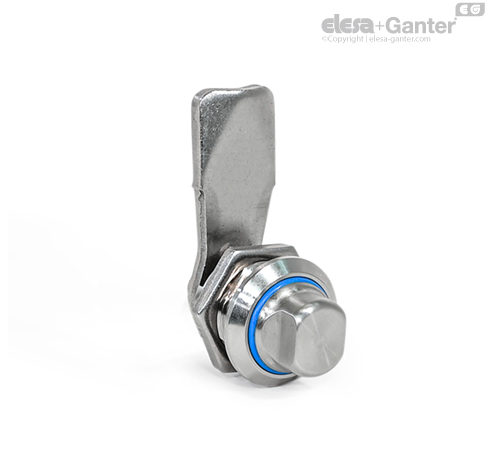

GN 115-IP-AZ13 Bravice sa dve spoljne ivice

Bravice GN 115 se zaključavaju ograničenom rotacijom aktuatora za 90°, što pomera klip u zaključani položaj iza okvira. Rampe na klipu olakšavaju ovaj proces.

Zahvaljujući korišćenim materijalima od nerđajućeg čelika, bravice su optimalne za primenu u korozivnom okruženju. Višestruko zaptivanje takođe postiže najviši mogući stepen zaštite, IP 69k. Osim toga, bravice ispunjavaju jednostavnije higijenske zahteve u skladu sa DIN 1672-2 i DIN 14159.

Razmak između klipova A od 6 do 50 mm kod dizajna NI kao i 6 do 28 mm kod dizajna A4 može se pokriti različitim klipovima.

Bravice GN 115 se isporučuju sa labavim klipom.

• Utični ključ GN 119.2 (samo za oblik AD7 i AV8)

• Utični ključ GN 1151 (Za oblik AZ13)

• Zaštita od udarca GN 120.2

• Unutrašnje ručke GN 120.3

• Perforator za lim GN 123

• IP vrsta zaštite

• Karakteristike plastike

• Karakteristike nerđajućeg čelika

Za montažu, vrata ili poklopac ili otvor imaju rupu kao što je prikazano na skici.

Kada se ugradi, bravica se ubacuje kroz otvor sa prednje strane, šestougaona navrtka se može gurnuti preko klipa i zavrnuti sa zadnje strane.

U serijskoj proizvodnji, potrebna rupa za montažu u krilu vrata se obično izrađuje probijanjem ili laserom.

Pored toga, montažni otvor se može realizovati bušenjem ili glodanjem prema prikazanim skicama.

Za male serije i čelični lim debljine do 2 mm, perforator za lim GN 123 alternativno.
