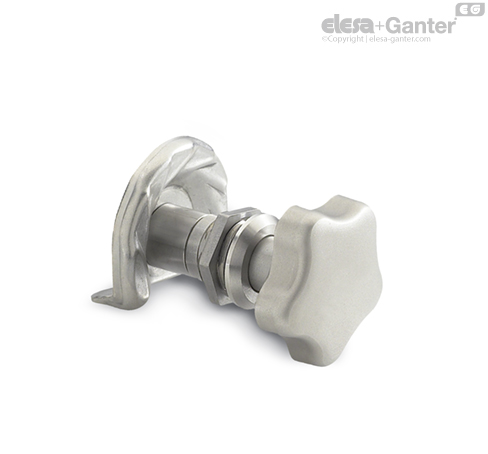

GN 119-NI Bravice Nerđajući čelik

Bravice od nerđajućeg čelika GN 119 imaju opseg zatezanja od 10 mm. Zaključava se okretanjem udesno (u smeru kretanja kazaljki na satu).

Operativni vijak varijante od nerđajućeg čelika je opremljen O-prstenom.

• Uputstvo za upotrebu GN 119

• Utični ključ GN 119.2

• Zaštitna kapica GN 120

• Ručke za otvaranje GN 120.1

• Pregled tipova bravica

• IP vrsta zaštite

• Karakteristike nerđajućeg čelika

• Karakteristike plastike





Okretanjem bravice u smeru kretanja kazaljki na satu, element za zabravljivanje stepenastog oblika se pomera iza rama i zatvara vrata.

Zbog velikog opsega zatezanja od (10 mm), vrata sa zaptivkama se takođe mogu bez problema zaključati. Prilikom odabira područja stezanja A, možda je potrebno uzeti u obzir zaptivku.

Za montažu je potrebno kreirati otvor na vratima, u skladu sa skicom, na rastojanju od 23 mm od rama.

Kućište bravice sa već ugrađenim operativnim vijkom se provlači sa prednje strane i pričvršćuje šestougaonom navrtkom. Zatim se distanciona košuljica i element za zabravljivanje postavljaju na poleđinu i pričvršćuju vijkom sa šestougaonom glavom.

U serijskoj proizvodnji, potreban montažni otvor na krilu vrata se obično izrađuje probijanjem ili laserom.

Za male serije i čelični lim debljine do 2 mm, perforator za lim GN 123 alat po izboru.

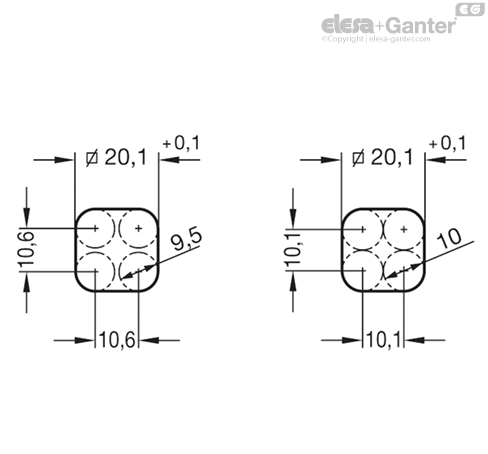

Pored toga, montažni otvor se može realizovati bušenjem / glodanjem prema prikazanim skicama.
