GN 115.8-L-SST-SCTN Bravice sa kukastim jezičkom sa T-ručkom (jedinstveno zatvaranje)

Bravice sa kukastim jezičkom GN 115.8-L-SST sa kukom i kontra držačem stege se pre svega koriste kod kliznih vrata i preklopki. Zaključavanje se odvija radijalno prema osi rotacije, što rezultira širokim spektrom mogućih primena.

Bravice se isporučuju sa 2 ključa i sa labavom kukom. Ključ može da se izvuče u oba krajnja položaja.

Kod oblika sa jedinstvenim zatvaranjem se svaka brava može otvoriti istim ključem.

Za montažu, vrata ili poklopac ili otvor imaju rupu kao što je prikazano na skici.

U serijskoj proizvodnji, potrebna rupa za montažu u krilu vrata se obično izrađuje probijanjem ili laserom.

Pored toga, montažni otvor se može realizovati bušenjem ili glodanjem prema prikazanim skicama.

Za male serije i čelični lim debljine do 2 mm, perforator za lim GN 123 je alat po izboru.

Kuka se može pričvrstiti tek nakon montaže kućišta bravice u krilu vrata na bravici.

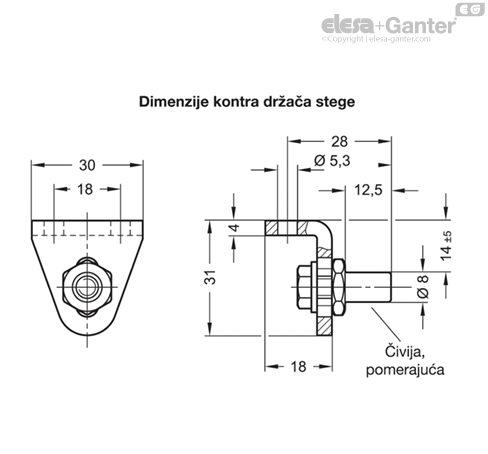

Visina čivije kontra držača stege se može podesiti za ±5 mm preko uzdužnog otvora, što olakšava prilagođavanje bravice na strani ugradnje.

U idealnom slučaju, kada je zaključana, čivija je u ravni ose okretanja, kao što je prikazano. Bočna devijacija do maks. 4 mm ne utiče na funkciju.

Ugao okretanja je u pravilu ograničen na 90°.

U zavisnosti od montaže priložene zaustavne čivije, zaključavanje se vrši okretanjem nadesno ili nalevo.

Bez zaustavne čivije, kuka se može okretati 360°.
