GN 115.7-VK8 Bravice sa rukohvatom sa četvorouglom

Bravice sa rukohvatom GN 115.7 se koriste kada primena zahteva i ručku pored mehanike za zaključavanje. Zaključavaju se ograničenom rotacijom aktuatora za 90°, što pomera klip u zaključani položaj iza okvira. Rampe na klipu olakšavaju ovaj proces.

Razmak između klipova A od 4 do 50 mm može se pokriti različitim klipovima. Bravice GN 115.7 se isporučuju sa labavim klipom.

Rukohvat sa integrisanim klipom ima lep oblik i predstavlja povoljno rešenje.

U zavisnosti od montažne situacije, prilikom montaže pomoću utikačkog elementa, koji se može montirati u 4 različita položaja, može da se definiše obrtni opseg klipa od 90°.

Ovo omogućava da se bravice sa rukohvatom koriste u bilo kom položaju za montažu i na taj način bez obzira na obrtni smer zatvaranja ili zaustavnu stranu vrata. Naknadno izmeštanje obrtnog opsega od 90° je montažom jednostavno izvodljivo.

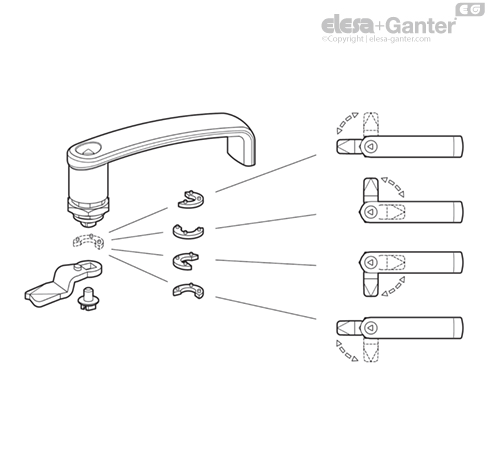

Mogući utikački položaji i obrtni opsezi od 90° koji proizilaze iz toga su prikazani na skici.

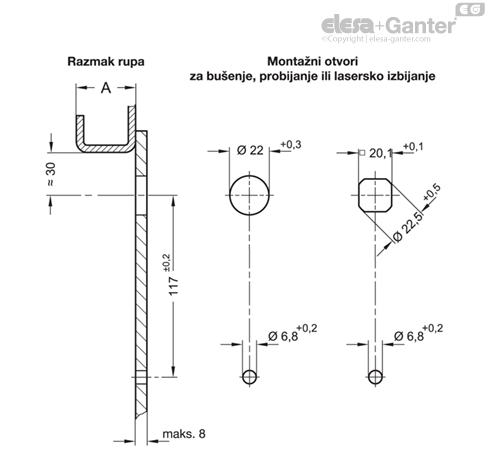

Za montažu vrata odn. poklopac ili otvor dobijaju dva otvora prema jednoj od dve skice.

Bravica je u predmontiranom stanju(rukohvat uklj. klip) umetnuta spreda u otvor. Zatezna navrtka se zatim jednostavno pomera sa zadnje strane pomoću klipa i pričvršćuje se. Drugi kraj rukohvata dobija pričvrsni vijak M6 (nije u obimu isporuke). Na kraju se ta dva elementa pritežu.

U serijskoj proizvodnji, potrebne rupe za montažu u krilu vrata se obično izrađuju bušenjem, probijanjem ili laserom.
