GN 119.3-VK8 Bravice sa rukohvatom sa četvorouglom

Bravice sa rukohvatom GN 119.3 se koriste kada primena zahteva i ručku pored mehanike za zaključavanje. Zaključavaju se okretanjem aktuatora u smeru kazaljke na satu (okretanje udesno), što pomera element za zabravljivanje u zaključani položaj iza okvira. Bravice imaju opseg zavrtanja od 10 mm, tako da se mogu koristiti npr. u kombinaciji sa zaptivkama.

Zahvaljujući različitim stepenima radnih čivija i distancionih čaura, pokrivan je opseg stezanja A1...A9 od 17 do 65 mm.

Rukohvat sa integrisanim elementom za zabravljivanje ima lep oblik i predstavlja povoljno rešenje.

Okretanjem bravice u smeru kazaljke na satu (okretanje udesno) stepenasti element za zabravljivanje zahvata iza okvira i zatvara vrata.

Zbog velikog opsega zatezanja od (10 mm), vrata sa zaptivkama se takođe mogu bez problema zaključati. Ako izaberete opseg stezanja A, po potrebi se mora uzeti u obzir zaptivka.

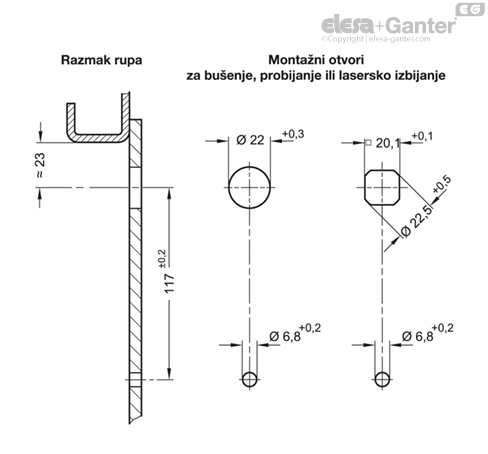

Za montažu vrata dobijaju dva otvora prema jednoj od dve skice. Kućište bravice se sa već montiranom radnom čivijom umeće iznutra u otvor i sa zadnje strane se osigurava zateznom navrtkom. Distanciona čaura i element za zabravljivanje se zatim ubacuju jedan za drugim sa zadnje strane i pričvršćuju vijkom sa šestougaonom glavom. U serijskoj proizvodnji, potrebne rupe za montažu u krilu vrata se obično izrađuju bušenjem, probijanjem ili laserom.
