GN 115.10 Bravice sa ugradnom ručkom Operation with key, not lockable

Bravice sa ugradnim rukohvatom GN 115.10 se koriste kada primena, pored mehanike za zatvaranje, zahteva i komandni element koji ne treba da štrči.

Rotacioni pokret ograničen na 90°, npr. trougla kod oblika DK, pomera klip iza rama, pri čemu rampe na klipu olakšavaju zavrtanja vrata.

Bravice sa različitim klipom mogu pokriti razmak klipova A od 4 do 50 mm.

Oblici sa različitim bravama dostupni su u više od 200 varijanti, čiji su ključevi označeni brojevima.

Obim isporuke uključuje zasebno priloženi klip i dva ključa koji se mogu ukloniti u oba krajnja položaja.

• Pregled tipova bravica

• Utični ključ GN 119.2

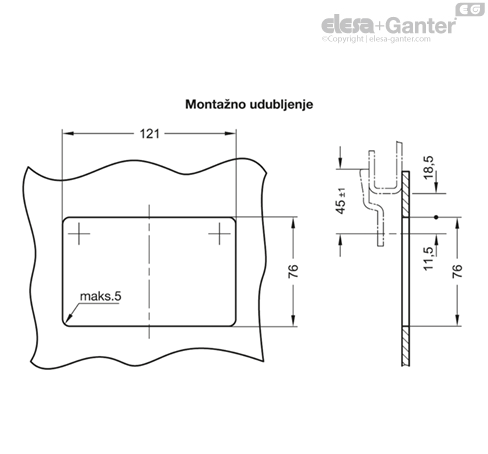

Pre montaže, potrebno je kreirati udubljenje na vratima u skladu sa crtežom.

Pri tome, potrebno je obezbediti razmak od ivice udubljenja do rama od 16,5 mm bočno, odn. gore ili dole, u zavinosti od položaja ugradnje bravice, kako bi klip mogao da se pozicionira iza rama.

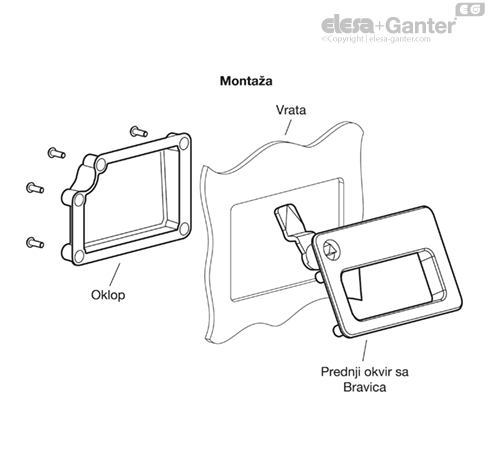

Prilikom montaže, postavite prednji okvir zajedno sa montiranim klipom sa prednje strane kroz udubljenje vrata tako što ćete ga zakretati.

Zatim se plastična školjka postavlja od pozadi na klinove prednjeg okvira.

Vijci sa sočivastom glavom M4x12 uključeni u obim isporuke zavijaju se i pritežu sa zadnje strane kako bi se pričvrstila i stegnula cela jedinica. Kod debljine zida do 7 mm, obezbeđena je minimalna dubina uvrtanja vijaka.
