Vulkanizovano, materijali NBR / EPDM (UL-sertifikovani)
Zaptivni profil gore
Vulkanizovano, materijali NBR / EPDM (UL-sertifikovani)
Zaptivni profil gore
Oblik
- A: Zaptivni profil gore
- D: Zaptivni profil bočno
Stezni profil / zaptivni profil
Etilen-propilen-dienski kaučuk EPDM
- Crni
- Tvrdoća steznog profila 65±5 Shore A
- Tvrdoća zaptivnog profila 25±5 Shore A
- Otpornost na temperaturu -40 °C do 100 °C
Akrilonitril-butadien-kaučuk NBR
- Crni
- Tvrdoća steznog profila 60±5 Shore A
- Tvrdoća zaptivnog profila 25±5 Shore A
- Otpornost na temperaturu -30 °C do 100 °C
Stezni uložak
Stezna traka od poliestera i čelične žice
Zahvaljujući zaštitnom zapornom profilu za ivice GN 2181, pravougli zaptivni profili mogu se jednostavno i brzo primeniti, bez pojave minimalnog radijusa polaganja ili mogućeg „slobodnog ručnog usecanja“ profila. Ugaona tačka je, zahvaljujući vulkanizaciji, u potpunosti i trajno zaptivena.
Dužina kolena može da se skrati ili da se produži sa odgovarajućim profilom GN 2180. Pri „sabijenoj“ montaži uz višak dimenzije od oko 1% od ukupne dužine, spojevi su čvrsto pričvršćeni i ne zahtevaju lepak.
U radu, profil treba da se deformiše do dimenzije w2 kako bi se obezbedio optimalan efekat zaptivanja. U slučaju opasnosti od kontakta sa uljima, gorivima ili rashladnim mazivima, poželjnija je upotreba NBR profila.
EPDM izvedbe su izrađene od UL 50 i UL 94-HB sertifikovanog zaštitnog zapornog profila za ivice.
- Zaštitni zaporni profil za ivice segmenata, vulkanizovan, npr. u U ili Z obliku
- Zaštitni zaporni profil za ivice okvira, vulkanizovan, zatvoren, npr. u okruglom ili pravouglom obliku
Primeri primene
Zaštitni profili za ivice odn. zaštitni zaporni profili za ivice se usled njihovih mogućnosti primene mogu koristiti u različitim primerima primene, u kojima se već koriste drugi Elesa+Ganter profili.
- Bravice
- Šarke
- Brzostezne stege

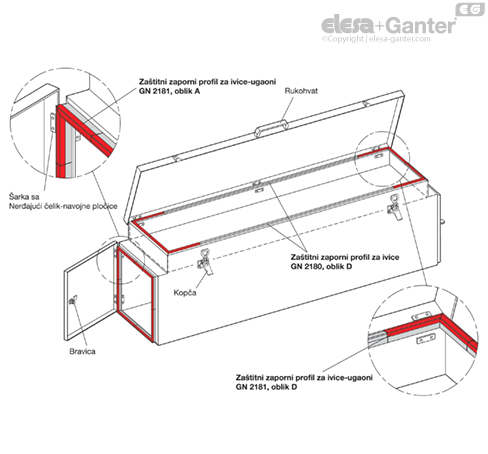

Primer konstrukcije
Prikazana konstrukcija prikazuje standardnu primenu zaštitnih profila za ivice i zaštitnih zapornih profila za ivice. Zaštitni zaporni profili za ivice su postavljeni na vratima i fiksnom okviru. Prolaz koji se nalazi iza vrata je radi zaštite na sečenim ivicama obložen zaštitnim profilom za ivice.
Uvod
Zaštitni zaporni profili za ivice se primenjuju na krajevima ravnih strana limova i ploča. Oni štite od povreda i oštećenja površina usled oštrih ivica. Zaštitni zaporni profili za ivice pored toga poseduju zaptivni profil koji služi za zaptivanje vrata, preklopki i poluotvora.
Oblasti primene
Prilikom rada sa sistemskim i mašinskim delovima od lima, upotrebom zaštitnih zapornih profila za ivice se minimizuje opasnost od posekotina ili ogrebotina. U takvim primerima primene, zahvaljujući profilima postoji dodatni efekat vizuelnog „ukrašavanja“. Još jedna oblast primene je, na primer, sprovođenje kablova i creva kada je potrebno zaptiti otvore ili ivica razdelnih limova. Tako postoji pouzdana zaštita od guljenja ili habanja kablova i creva.
Upotrebom zaštitnih zapornih profila za ivice se generalno redukuje naknadna obrada kao što je skidanje ivica i dodirivanje podrezanih ili laserski sečenih limova.
Zaštitni zaporni profili za ivice imaju iste prednosti kao zaštitni profili za ivice, ali se pre svega koriste kada je potrebno dodatno zaptivanje vrata, preklopki i poluotvora, npr. radi sprečavanja emisije prašine, vrućeg vazduha i buke ili prodora prskanja vode.
Konstrukcija
Zaštitni zaporni profili za ivice se sastoje od ekstrudiranog steznog profila, koji predstavlja osnovu konstrukcije i koji se koristi za pričvršćivanje zaštitnih zapornih profila na ivici lima.
Radi povećanja snage stezanja, stezni profil je ojačan pojačanjem. Time se sprečava samostalno otpuštanje profila nakon montaže.
Stezni uložak postoji kao stezna traka od čelika ili stezna traka od poliestera i čelične žice. Stezne trake od čelika imaju veću snagu stezanja, dok stezne trake od žice od čelika omogućuju manje montažne radijuse, čime se dodatno postiže ravnomernije naleganje na ivicama.
Zaptivni profil je postavljen gore ili bočno na steznom profilu i osetno je „mekši“ od njega. Može da bude od osnovnog materijala steznog profila ili posebnog materijala i tako pokriva specijalne slučajeve primene. Da bi bila ostvarena optimalna zaptivenost, zaptivni profil mora da bude unapred zategnut odn. deformisan, kako bi mogao precizno da se prilagodi kontra površini.
Kod zaštitnih zapornih profila za ivice, zaptivne usne koje se nalaze u unutrašnjosti steznog profila preuzimaju zaptivanje prema ivici lima.
Montaža
Za skraćivanje profila možete da koristite dijagonalna klešta i makaze koje su pogodne i za rezanje metalnih steznih uložaka. Prekomerni krajevi na sečenoj ivici steznog uloška se moraju treba ukloniti radi izbegavanja povreda. Krajevi i vrhovi profila se na kraju po potrebi mogu zapečatiti odn. zalepiti.
Fiksiranje profila na ivicama se ostvaruje pomoću steznog uloška. U uobičajenom slučaju nije potreban lepak ili druga sredstva za pričvršćivanje.
Montaža profila se u pravilu vrši pritiskom ruke. Ako je potrebno, profil se dodatno može fiksirati blagim udarcima mekog čekića.
Minimalni radijusi postavljanja
Da bi bila ostvarena zaptivenost profila koja ne gubi dejstvo i da bi se sprečilo otpuštanje profila, minimalni radijusi pri postavljanju se ne smeju potkoračiti. Pored toga, time je olakšana montaža profila.
Radijusi se nalaze u odgovarajućim dokumentima sa standardima i predstavljaju orijentacione vrednosti. U zavisnosti od smera primene, razlikuju se sečeni ili povijeni radijusi odn. unutrašnji ili spoljašnji zaptivni profili.
Deformacija
Zaštitni zaporni profili za ivice u optimalnom slučaju treba da imaju deformaciju x od otprilike 30–50% od maksimalne vrednosti, da bi zaptivno dejstvo bilo ostvareno.
Deformacija preko 50% može da ugrozi zaptivenost i smanji povratne sile zaptivnog materijala usled plastične deformacije.
Materijali, karakteristike
U zavisnosti od primera primene, dostupni su profili od različitih materijala. U tabeli u nastavku nalazi se nekoliko opštih karakteristika radi olakšavanja prvog izbora.
Zbog velikog broja hemikalija, rastvarača itd. nisu mogući precizniji podaci, jer materijali koji u principu nisu otporni mogu da budu otporni u odnosu na posebne materije i obratno. Koncentracija, temperatura i vreme delovanja takođe mogu da imaju presudnu ulogu. Proveru otpornosti u kontaktu sa odgovarajućim materijama treba da izvrši sam kupac.
* + otporno, o uslovno otporno, – neotporno, ** ne izlagati vreloj vodi ili pari
| Karakteristike | PVC | NBR | EPDM | MVQ |
| Min. temperatura primene | -40 °C | - 30 °C | - 40 °C | - 50 °C |
| Maks. temperatura primene | +70 °C | +100 °C | +100 °C | +200 °C** |
| Otpornost na abraziju/habanje | + | + | + | o |
| Otpornost na deformacije | o | + | + | o |
| Otpornost na: * | ||||
| • UV svetlo / vremenski uslovi | + | - | + | + |
| • Hemikalije | + | - | + | + |
| • Ulje, mast | o | + | - | o |
| • Goriva | o | + | - | - |
| • Kiseline | + | o | + | o |
| • Lužine | o | + | + | o |
| • Rastvarač | o | o | o | o |
| • Alkohol | o | o | + | + |
UL sertifikacija (zaptivni profili od EPDM)
UL (Underwriters Laboratories) je nezavisna svetska kompanija na polju nauke o bezbednosti slična organizaciji TÜV u Nemačkoj. Njihova provera/sertifikacija se pre svega zahteva na tržištu u SAD-u.
Zaštitni zaporni profili za ivice GN 2180 od EPDM imaju sertifikat „UL-Recognized Component“. On potvrđuje da se profili mogu koristiti kao komponenta u krajnjim proizvodima koji takođe podležu sertifikatu prema UL.
Za kupce i kompanije ovakav sertifikat dobija sve veći značaj, jer garantuje najbolji kvalitet, kvalitetnu obradu, dugi rok trajanja kao i pouzdanu bezbednost proizvoda.
