Dizajn
Oblik
- A: Otvoreni stezni krak, sa 2 bočne podloške
- C: Otvoreni stezni krak, sa 2 bočne podloške i GN 708.1 stezni vijak
- E: Masivni stezni krak sa obujmicom za zavarivanje
Dizajn od čelika
- Čelik za cementiranje C 10, pocinkovan, pasiviran u plavoj boji
- Klizni ležaj (od konstrukcione veličine 230 i više), kaljen za korišćenje
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
- Gumeni potisni element 85 Shore A
Izvedba od nerđajućeg čelika NI
nerđajući čelik, AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
- nerđajući čelik, AISI 304
- Gumeni potisni element 85 Shore A
Informacija

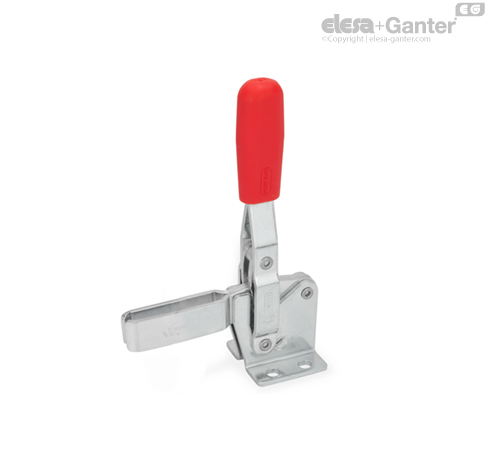

Vertikalne stege GN 810 rade na principu kolenaste poluge, stezna poluga i stezni krak se pri tome pomeraju u istom smeru. Aktivaciona poluga se u položaju stezanja nalazi u vertikalnom položaju.
Vertikalne stege sa otvorim steznim krakom u obliku A prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika C se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
Vertikalne stege oblika E se mogu koristiti zavarivanjem isporučene obujmice ili zajedno sa GN 809 Držači za stezne vijke se mogu prilagoditi posebnim zahtevima.
